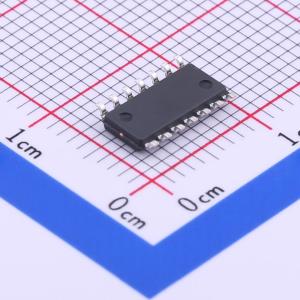

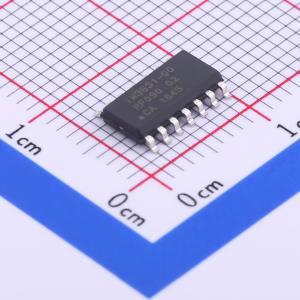

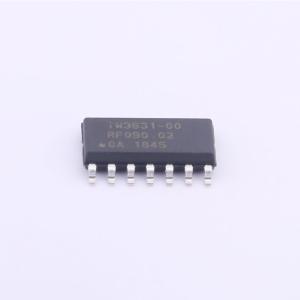

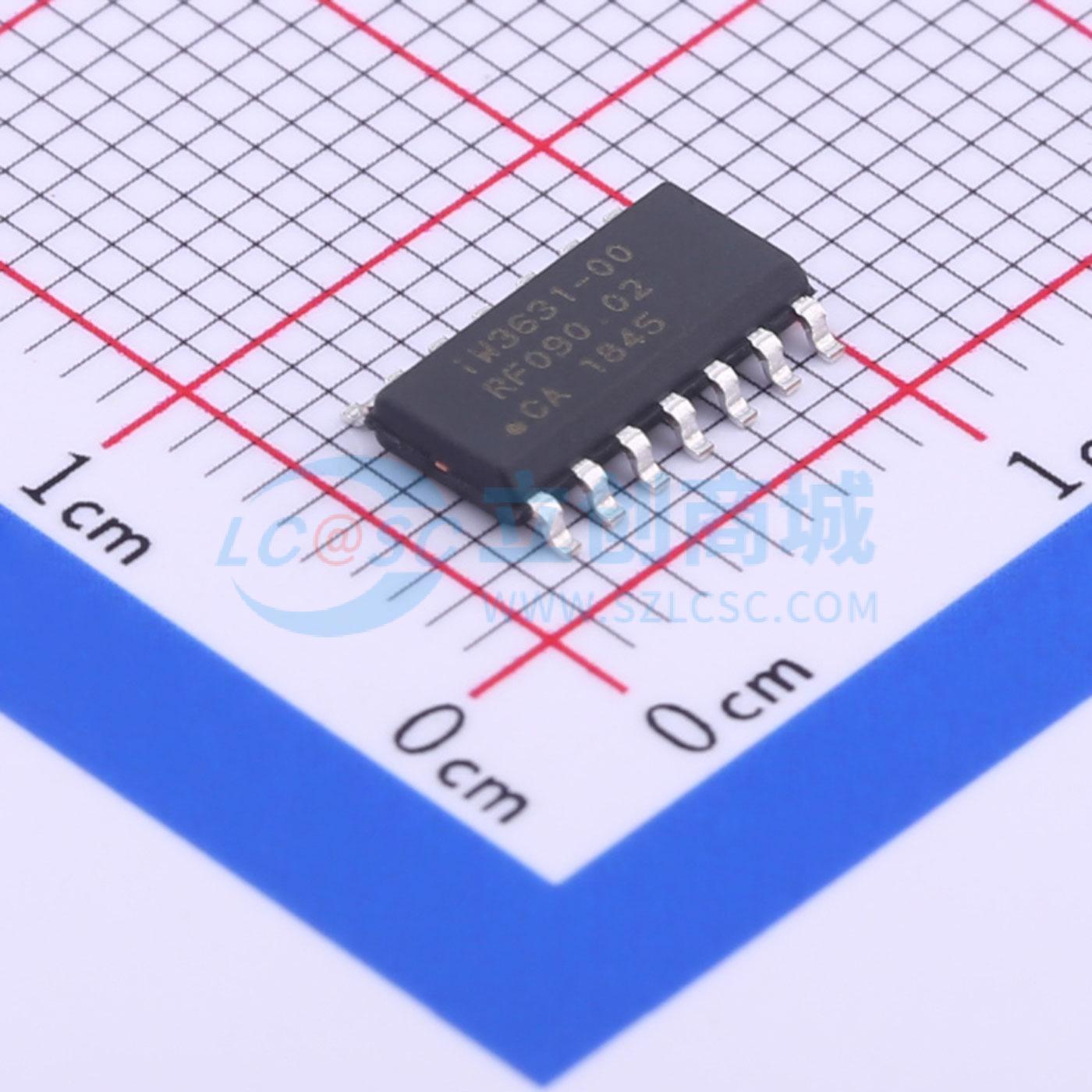

温馨提醒：图片仅供参考，商品以实物为准
IW3631-00
IW3631-00
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW3631-00
- 商品编号
- C424995
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 升压；反激 | |
| 工作温度 | -40℃~+150℃ |
商品概述
iW3631 是一款用于可调光LED灯具的两阶段高性能AC/DC离线电源控制器，具有模拟调光接口。它根据调光引脚上的模拟输入电压来控制LED电流。它内置了0-10V调光接口，可以直接与0-10V调光系统配合工作，无需驱动电路和微控制器。它还可以实现对无线SSL应用的支持，而无需辅助电源。iW3631 使用Dialog独有的数字无闪烁技术，在整个调光范围内几乎消除所有闪烁，并最小化低频输出纹波电流。
两阶段方法允许第一阶段升压转换器将整流后的交流电压（90VAC至277VAC）转换为中间电压，同时进行功率因数校正。第二阶段反激式转换器则向LED提供恒定电流调节。结合主动启动电路以及快速且平滑的软启动功能，使得启动时间（从插入交流电到达到设定LED电流的90%）小于半秒，并且功率因数（PF）的稳定时间也很快。
iW3631 以准谐振模式运行，以提供高效率，并使用Dialog的PrimAccurate高级初级侧感应技术，在没有次级反馈组件的情况下实现优异的线路和负载调节。iW3631 所使用的数字控制算法在所有工作条件下都能保持稳定性，无需任何外部环路补偿组件，从而最小化物料清单成本。
应用领域
- 可调光LED镇流器，带模拟输入用于调光控制
- 带有0-10V接口的可调光LED镇流器用于调光控制
- 无线SSL照明
- 输出功率高达120W或以上
