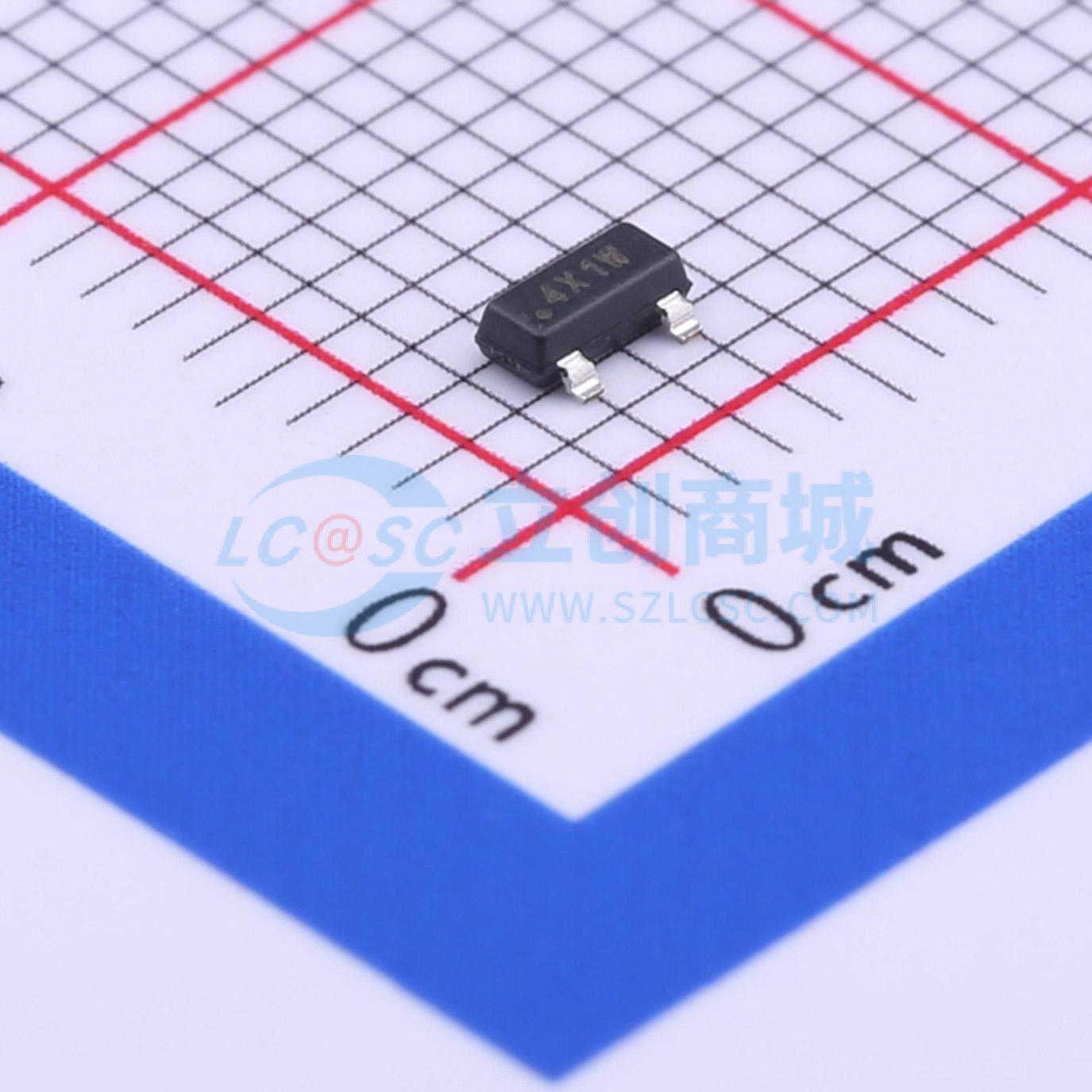

温馨提醒：图片仅供参考，商品以实物为准
IW600-00-ST3
二次侧电压定位控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- iW600是一款次级侧电压位置控制器，用于检测电压下冲。它可用于Dialog的初级侧控制系统，以实现超低空载功耗和快速动态负载响应。iW600以“常关”模式运行，在电源正常稳态运行期间功耗可忽略不计，同时通过次级整流器上的电压监测动态负载变化。当检测到动态负载变化时，唤醒信号通过反激式电源变压器传输到初级侧。iW600省去了次级侧的环路补偿组件和光耦合器，以最大限度降低物料清单成本。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW600-00-ST3
- 商品编号
- C425014
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | - | |
| 复位有效电平 | - | |
| 阈值电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | - | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | - |
商品概述
iW600是一款次级侧电压位置控制器，用于检测电压下冲。它可用于Dialog的初级侧控制系统，以实现超低空载功耗和快速动态负载响应。iW600以“常关”模式运行，在电源正常稳态运行期间功耗可忽略不计，同时通过次级整流器上的电压监测动态负载变化。当检测到动态负载变化时，唤醒信号通过反激式电源变压器传输到初级侧。iW600省去了次级侧的环路补偿组件和光耦合器，以最大限度降低物料清单成本。
商品特性
- 快速的系统输出电压检测
- 通过反激变压器将检测信号传输到初级侧
- 双电气端子连接简化系统PCB布局
- 无需外部组件
- 在典型的5V输出系统中实现<空载功耗
- 提供3引脚SOT - 23和2引脚DFN封装
应用领域
- 交流/直流适配器/充电器
