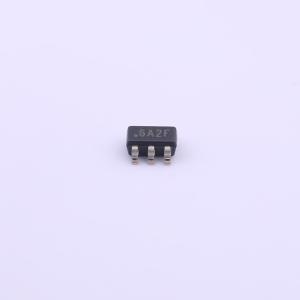

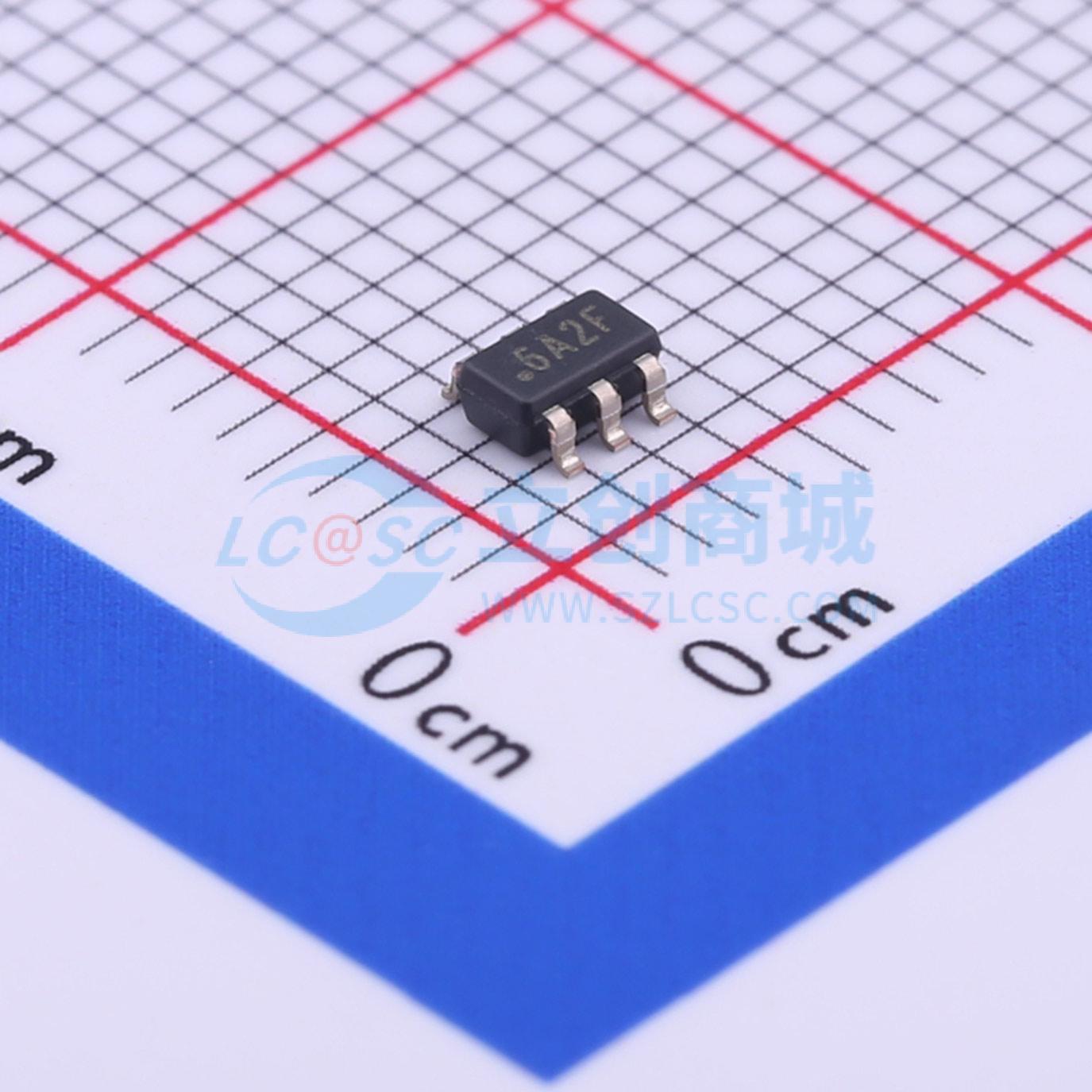

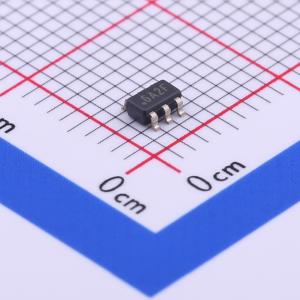

IW636-07

iW636是一款用于USB接口的AC/DC次级侧控制器，支持高通快速充电3.0（QC3.0）技术和次级到初级通信协议，可对支持QC3.0/QC2.0的移动设备（MD）进行快速充电。iW636位于AC/DC电源的次级侧，可使适配器根据移动设备的电压请求，以200mV的增量将输出电压配置为3.6V至12V的多级输出。它可用于Dialog的初级侧控制AC/DC系统，以实现快速电压转换、低空载功耗和快速动态负载响应。 iW636采用了Dialog专有的次级到初级数字通信技术。当与Dialog的初级侧iW1782控制器配合使用时，iW636可省去初级侧的分立解码器，简化系统设计。它使用一个光耦合器传输快速充电所需的所有信息，包括输出电压请求、输出电流限制、输出电压欠压、输出过压以及故障和复位信号。此外，它还内置了光耦合器LED驱动器，以降低物料成本。 iW636和iW1782提供双层电缆保护。在次级侧，iW636采用Dialog专有的D+/D-过压保护功能，以解决VBUS D+/D-软短路问题。在初级侧，iW1782采用Dialog的SmartDefender先进打嗝技术，在软短路时降低平均输出功率，且不会锁存。 Dialog创新的专有技术确保使用iW636和iW1782设计的电源能够提供多级输出电压配置，并可由用户选择各种输出电流限制组合。此外，在典型的AC/DC快速充电适配器设计中，该芯片组在5V、2A输出设置下可实现小于10mW的空载功耗和快速动态负载响应。

• 支持高通快速充电3.0技术
• 高压专用充电端口（HVDCP），可提供3.6V至12V、以200mV为增量的VBUS电压
• 双层电缆保护：
  • 次级侧（iW636）：专有的D+/D-过压保护（OVP）可解决VBUS D+/D-软短路问题
  • 初级侧（iW1782）：SmartDefender智能打嗝技术在故障条件下降低平均输出功率，且不会锁存
• 专有的次级到初级数字通信技术省去了初级侧的分立解码器，简化了系统设计
• 单个光耦合器传输快速充电所需的所有信息：输出电压请求、输出电流限制、输出电压欠压（UV）、过压保护（OVP）以及故障和复位信号
• 针对大多数VBUS电平的自适应OVP/UV检测
• 向后兼容QC2.0和USB电池充电规范修订版1.2（USB BC1.2）
• 与iW626引脚兼容
• 可通过内置开关或外部开关，在移动设备拔下或有请求时，将高电压VBUS电平主动快速放电至5V
• 在5V稳态运行期间处于常关状态，截止电流小于150μA，以实现整个系统小于10mW的空载功耗
• 宽工作电压范围：3V至16V
• 内置光耦合器LED驱动器，最小驱动电流为2mA
• 6引脚SOT - 23封装

用于智能手机、平板电脑和其他便携式设备的快速充电AC/DC适配器
