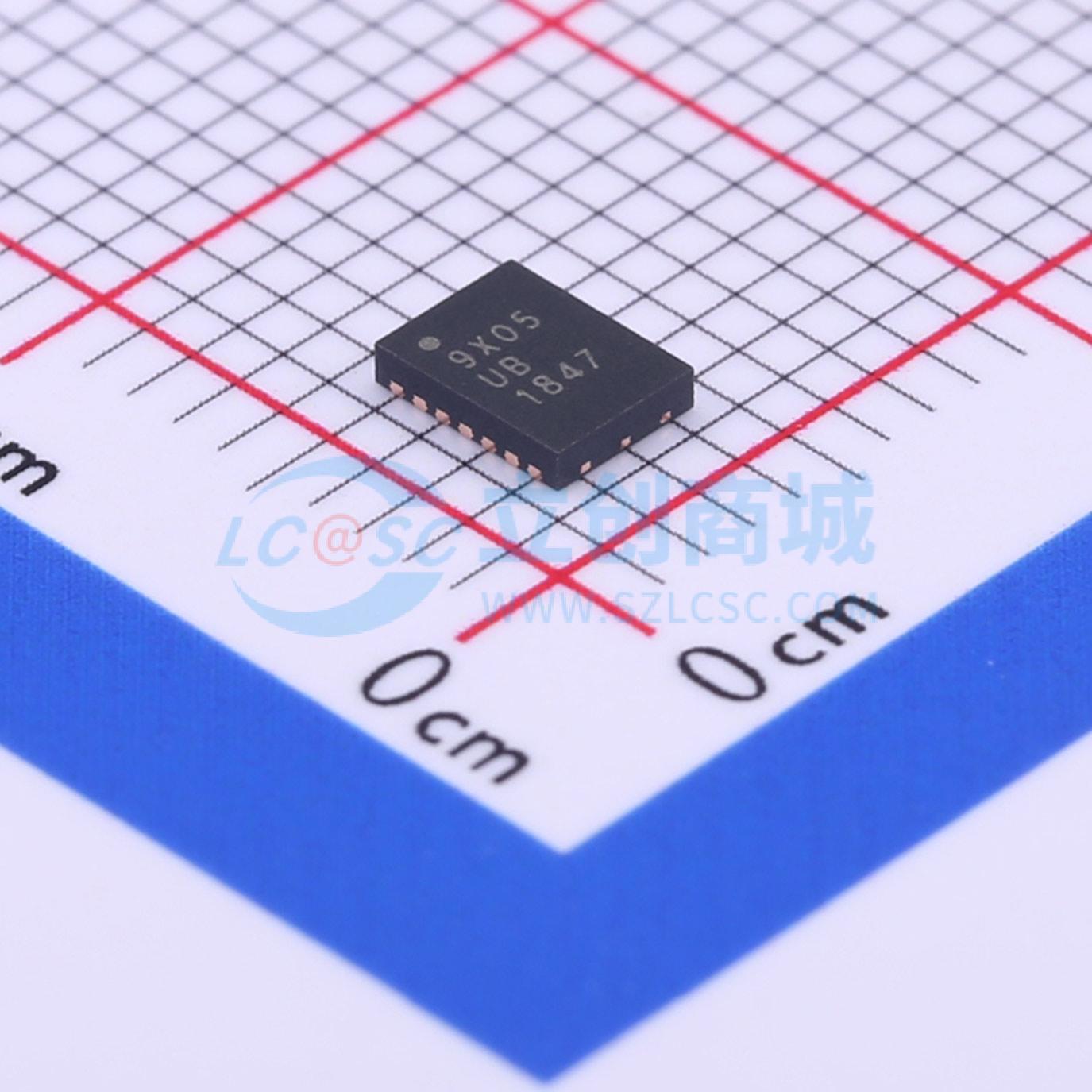

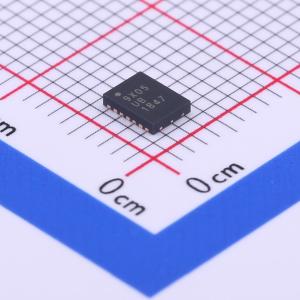

IW657P-18-70B

集成电流检测功能的 USB Power Delivery 3.0 控制器，支持高通 Quick Charge 4+ 协议

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: iW657P是一款USB电力传输（USB PD）接口控制器，用于处理电源适配器与移动设备（MD）之间的通信。该控制器使移动设备能够改变V_BUS电压（默认5V）和/或最大电流限制（如3A），以实现更高的功率输出或更好的效率。iW657P支持USB PD 3.0，包括可编程电源（PPS），同时向后兼容USB PD 2.0。该器件还支持高通Quick Charge 4+技术。iW657P支持先进的USB Type-C连接器技术，通过CC1/CC2引脚检测移动设备的连接/断开，并通过V_CONN支持电子标记电缆（EMC）额定电流读取。iW657P还集成了一个大电流电荷泵电路，用于驱动外部NFET V_BUS断开开关。iW657P位于AC/DC电源的次级侧，根据移动设备的请求与初级侧控制器协商电压和电流设置。iW657P采用Dialog专有的次级到初级数字通信技术，当与Dialog的一款初级侧RapidCharge控制器（如iW1781、iW1791或iW1799）配对使用时，iW657P通过一个光耦合器将快速充电所需的所有信息传输到初级侧，从而无需在初级侧使用分立解码器。这些信息包括输出电压请求、输出电流限制、输出电压下冲、输出过压以及故障和复位信号。iW657P采用了Dialog成熟可靠的DLNK技术实现次级到初级的通信，还内置了光耦合器LED驱动器，以降低物料成本。采用iW657P设计的电源具有全面的保护功能。通过D+/D-/CC1/CC2引脚上的过压保护，iW657P有助于解决因电缆连接器与插座之间连接不良或松动、USB连接器污染或电缆磨损而导致的电缆和连接器软短路问题。此外，V_BUS NFET上的专有短路保护确保在输出短路时安全运行，而SD引脚可与外部NTC电阻配合使用，以防止过热故障。iW657P还集成了一个次级侧电流检测电路，为电源适配器提供额外的过流保护。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: IW657P-18-70B
商品编号: C425018
商品封装: TDFN-14(3x4)
包装方式: 编带
商品毛重: 0.062克(g)

商品概述

iW657P是一款USB电力传输（USB PD）接口控制器，用于处理电源适配器与移动设备（MD）之间的通信。该控制器使移动设备能够改变V_BUS电压（默认5V）和/或最大电流限制（如3A），以实现更高的功率输出或更好的效率。iW657P支持USB PD 3.0，包括可编程电源（PPS），同时向后兼容USB PD 2.0。该器件还支持高通Quick Charge 4+技术。iW657P支持先进的USB Type-C连接器技术，通过CC1/CC2引脚检测移动设备的连接/断开，并通过V_CONN支持电子标记电缆（EMC）额定电流读取。iW657P还集成了一个大电流电荷泵电路，用于驱动外部NFET V_BUS断开开关。 iW657P位于AC/DC电源的次级侧，根据移动设备的请求与初级侧控制器协商电压和电流设置。iW657P采用Dialog专有的次级到初级数字通信技术，当与Dialog的一款初级侧RapidCharge控制器（如iW1781、iW1791或iW1799）配对使用时，iW657P通过一个光耦合器将快速充电所需的所有信息传输到初级侧，从而无需在初级侧使用分立解码器。这些信息包括输出电压请求、输出电流限制、输出电压下冲、输出过压以及故障和复位信号。iW657P采用了Dialog成熟可靠的DLNK技术实现次级到初级的通信，还内置了光耦合器LED驱动器，以降低物料成本。采用iW657P设计的电源具有全面的保护功能。通过D+/D-/CC1/CC2引脚上的过压保护，iW657P有助于解决因电缆连接器与插座之间连接不良或松动、USB连接器污染或电缆磨损而导致的电缆和连接器软短路问题。此外，V_BUS NFET上的专有短路保护确保在输出短路时安全运行，而SD引脚可与外部NTC电阻配合使用，以防止过热故障。iW657P还集成了一个次级侧电流检测电路，为电源适配器提供额外的过流保护。

商品特性

通过USB-IF PD认证：USB PD 3.0 + 可编程电源（PPS）
PPS模式下的最大功率限制，以减小电源适配器尺寸
集成CC发送器/接收器，支持BMC通信
向后兼容USB PD 2.0
支持高通Quick Charge 4+技术
最多支持7个电力数据对象（PDO）
支持3.3至21V的宽输出电压范围
符合USB Type-C规范Rev 1.2，用于移动设备连接/断开检测和智能电缆V_CONN支持
集成电荷泵，支持单NFET V_BUS开关
9位ADC提供精确的电流（可选）和电压检测
专有V_BUS NFET保护，防止输出短路损坏VBUS开关
专有次级到初级数字通信技术，无需初级侧分立解码器，简化系统设计
D+/D-/CC1/CC2过压保护（OVP），解决输出电缆和连接器的软短路问题
可选的次级侧电流检测电路，为过载故障提供额外保护
使用外部NTC进行电源适配器温度检测
可通过内置开关或外部开关，在移动设备拔下或请求时将高电压V_BUS电平快速放电至5V
智能电路有助于在5V稳态运行时实现系统空载功耗低于20mW
14引脚4x3mm TDFN封装

应用领域

用于智能手机、平板电脑和其他便携式设备的快速充电AC/DC适配器

数据手册PDF

放大查看下载PDF

优惠活动

1折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器

	属性	参数值
	工作电压	3.3V~30V
	工作温度	-40℃~+150℃
