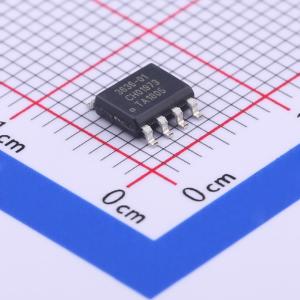

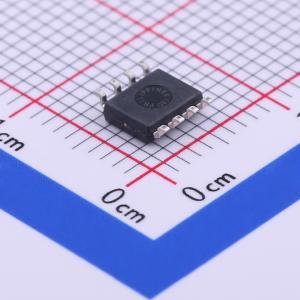

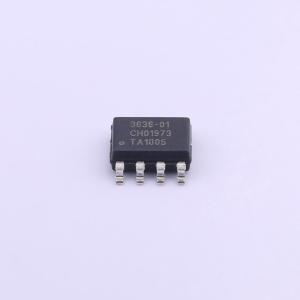

温馨提醒：图片仅供参考，商品以实物为准
IW3636-01
IW3636-01
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW3636-01
- 商品编号
- C424996
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 7.5V~30V | |
| 开关频率 | 72kHz；90kHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 调光 | 模拟；PWM | |
| 拓扑结构 | 反激；降压-升压 | |
| 工作温度 | -40℃~+150℃ |
商品概述
iW3636是一款高性能单级AC/DC电源控制器，用于具备功率因数（PF）校正功能的PWM可调光LED驱动器。它支持最常用的隔离和非隔离反激及升降压拓扑结构。该器件以恒定导通时间模式工作，可在较宽负载范围内实现高功率因数（>0.9）。它采用PrimAccurate™先进的初级侧感应技术，无需次级反馈元件，即可在输入电压和负载变化时实现出色的输出电流调节。同时，它无需外部环路补偿，就能在所有工作条件下保持稳定性。 iW3636的调光范围为1%至100%，并设有专用的PWM调光输入引脚，支持多种调光应用接口，如无线模块、MCU或0 - 10V接口。当与次级侧SSL PWM信号发生器IC iW339配合使用时，iW3636采用专有技术，消除光耦合器非理想特性的影响，实现精确调光。此外，iW3636可接受次级PWM或模拟输入，实现最大输出电流配置控制。 创新的专有技术使采用SOIC - 8封装的iW3636性能达到最佳。它设有两个多功能引脚，用于配置IC功能，如调光曲线和最小调光水平。iW3636还支持主动启动方案，在不牺牲有源效率的前提下，实现尽可能短的启动时间。通过在不同调光水平下自适应控制最大工作频率，有助于消除可听噪声并实现低待机功耗。
商品特性
- 通用交流输入（90VAC - 305VAC）或直流输入，输出功率高达90W
- 初级侧控制实现非常严格的输入电压和负载调节（±3%）
- 在较宽输出功率范围内，PF > 0.9且THD < 20%
- 双调光接口
- 与iW339接口控制器配合，支持完全隔离的0 - 10V调光
- 低待机功耗
- 宽调光范围1% - 100%
- 可配置72kHz或90kHz PWM开关频率，具备准谐振工作模式
- 可配置最小调光设置：调光至关闭、1%、5%或10%
- VCC工作范围宽，从7.5V至30V
- 内置过温保护或通过外部NTC实现过温保护
- 可配置调光曲线：线性或对数
- 内置软启动功能，在所有不同工作条件下实现快速平稳启动
- 主动启动方案实现最快启动
- 内置单点故障保护功能：输出开路、输出过压、输出短路和输入欠压保护
- 具备软关断功能的熄灯模式，可配置稳压值
应用领域
- 智能和无线LED照明
- 可调光LED镇流器
