iW3636 是一款高性能的单级交流/直流电源控制器，适用于带功率因数（PF）校正的PWM调光LED驱动器。它支持大多数常用的隔离和非隔离反激式及升降压拓扑结构。该器件以恒定导通时间模式工作，以在宽负载范围内实现高功率因数（>0.9）。它采用Dialog的PrimAccurate先进初级侧感应技术，在无需次级反馈组件的情况下，实现在线路和负载变化时出色的输出电流调节。此外，它还消除了对外部环路补偿的需求，同时在所有工作条件下保持稳定性。

iW3636 提供1%到100%的调光范围，并提供一个专用的PWM调光输入引脚，支持多种调光应用接口，如无线模块、MCU或0-10V接口。当与Dialog的次级侧SSL PWM信号发生器IC iW339配合使用时，iW3636采用专有技术来消除光耦合器非理想特性的影响，从而实现精确调光。此外，iW3636接受次级PWM或模拟输入，以允许最大输出电流配置控制。

Dialog的创新专有技术使iW3636在SOIC-8封装中达到最佳性能。它提供了两个多功能引脚来配置IC功能，如调光曲线和最小调光级别。iW3636还启用了主动启动方案，以在不牺牲活动效率的情况下实现最短的启动时间。通过自适应控制不同调光级别的最大工作频率，它有助于消除可听噪声并实现低待机功耗。

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	-
	开关频率	72kHz~90kHz
	通道数	1

	属性	参数值
	输出电压	-
	调光	PWM；模拟
	特性	功率因数矫正(PFC)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	升压；降压；反激
	工作温度	-40℃~+150℃

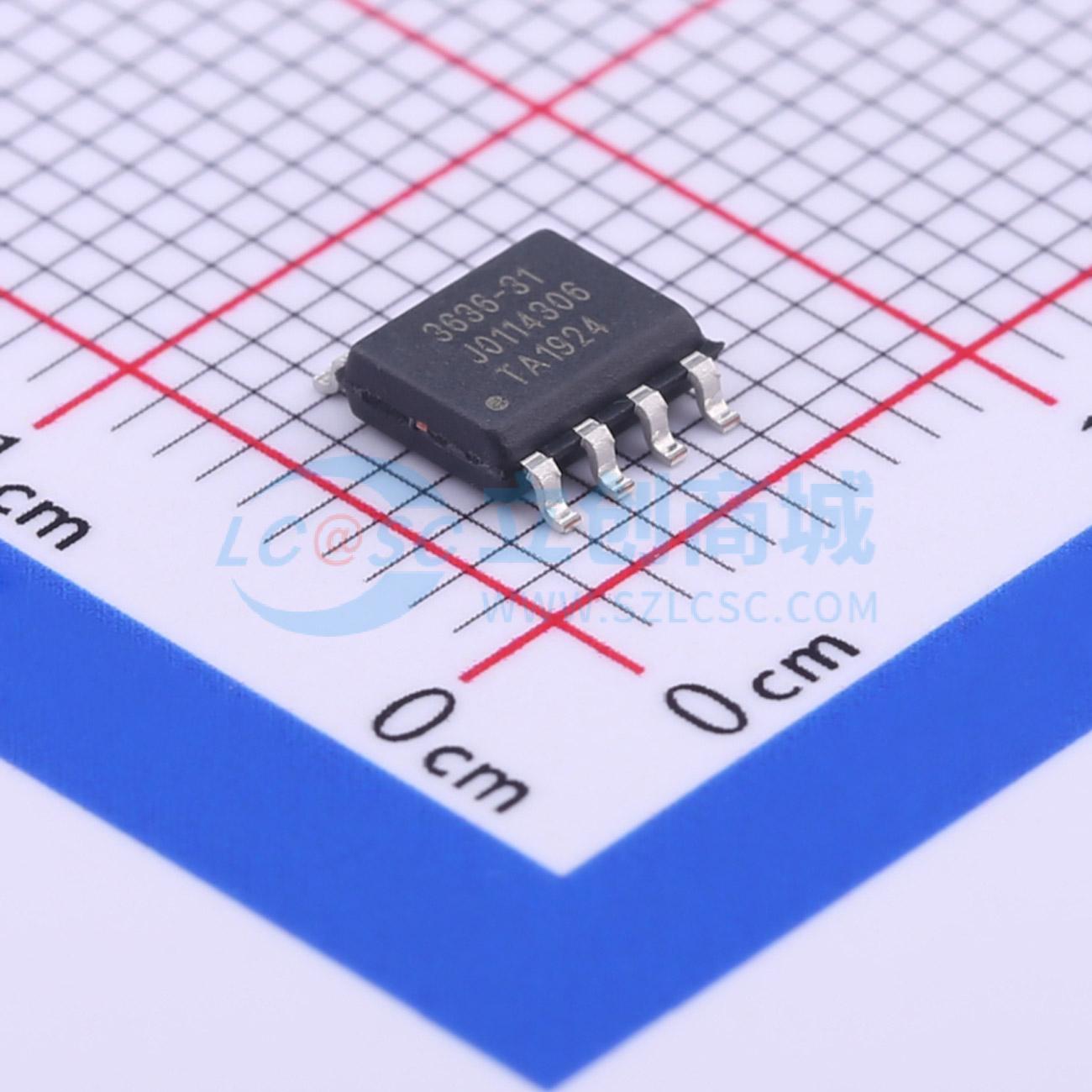

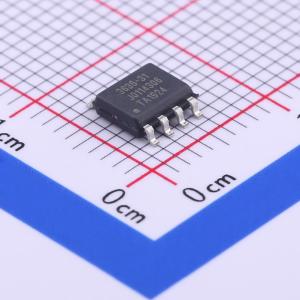

IW3636-31
