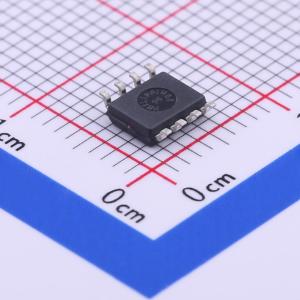

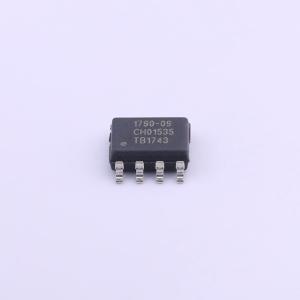

温馨提醒：图片仅供参考，商品以实物为准
IW1790-09
IW1790-09
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW1790-09
- 商品编号
- C424984
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 45V | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
iW1790是一款高性能AC/DC快充电源控制器，采用主变压器通信（XM-Comm）技术，可减少外部元件数量并简化系统设计。该器件工作在准谐振模式，以实现高效率，还具备一系列关键的内置保护功能。iW1790无需传统的次级反馈电路，即可实现精确的多级恒压和多级恒流调节。它还无需环路补偿元件，同时能在所有工作条件下保持稳定性。 iW1790经过优化，可与Dialog的iW660/2/3次级侧控制器配合使用，支持多种快充协议，如三星自适应快充（AFC）（iW660）、高通Quick Charge 2.0和3.0（QC2.0：iW660/2/3；QC3.0：iW662）技术、华为快充协议（FCP）（iW663）等，以根据移动设备（MD）的请求实现快速平稳的电压转换。与iW660/2/3搭配使用时，iW1790可完全省去初级侧和次级侧之间的光耦。通过Dialog专有的变压器通信技术XM-Comm，iW660/2/3可与iW1790通信，发送输出电压请求、输出电流限制、输出电压欠压和过压信息，无需任何额外的外部元件。在典型的AC/DC快充适配器设计中，iW1790与iW660/2/3搭配使用可提供快速的动态负载响应。 此外，iW1790采用源极充电技术在启动前对VCC进行充电，省去了外部有源启动（ASU）电路，在5V/2A输出设置下仍可实现<20mW的空载功耗。 Dialog的创新专有技术确保采用iW660/2/3和iW1790设计的电源能够为AFC/QC2.0/QC3.0/FCP和其他专有协议提供所需的输出电压配置，并具备多种用户可选的输出电流限制组合。
商品特性
- 集成XM-Comm技术，省去次级到初级的光耦
- 变压器通信可传输所有快充信息：输出电压请求、输出电流限制、输出电压欠压和过压保护
- 源极充电VCC技术省去有源启动（ASU）电路，在230VAC、典型5V/2A输出设置下保持超低空载功耗（<20mW）
- 高VCC引脚耐压值省去外部VCC LDO
- 通过初级侧反馈和控制实现精确的多级恒压和多级恒流调节
- 快速动态负载响应（DLR）
- 专有的优化负载自适应最大恒定频率PWM开关与准谐振操作相结合，实现最佳尺寸、效率和共模噪声性能
- 多模式PWM/PFM控制可提高各种负载条件下的效率
- 用户可配置的4级线缆压降补偿，与输出电压无关
- EZ-EMI设计提高可制造性
- 内置单点故障保护，防止输出短路（包括软短路和半短路）、输出过压和输出过流
- SmartDefender+控制技术通过在故障条件下有效降低平均输出功率来解决线缆和连接器软短路问题，且无需锁存
- 具备内部OTP和外部关断控制的双重过温保护
- 在整个工作范围内无 audible noise
- 支持AFC、QC 2.0和3.0技术、FCP等快充技术
应用领域
- 用于智能手机、平板电脑和其他便携式设备（3.6V - 12V，1A - 3A）的快充AC/DC适配器。
