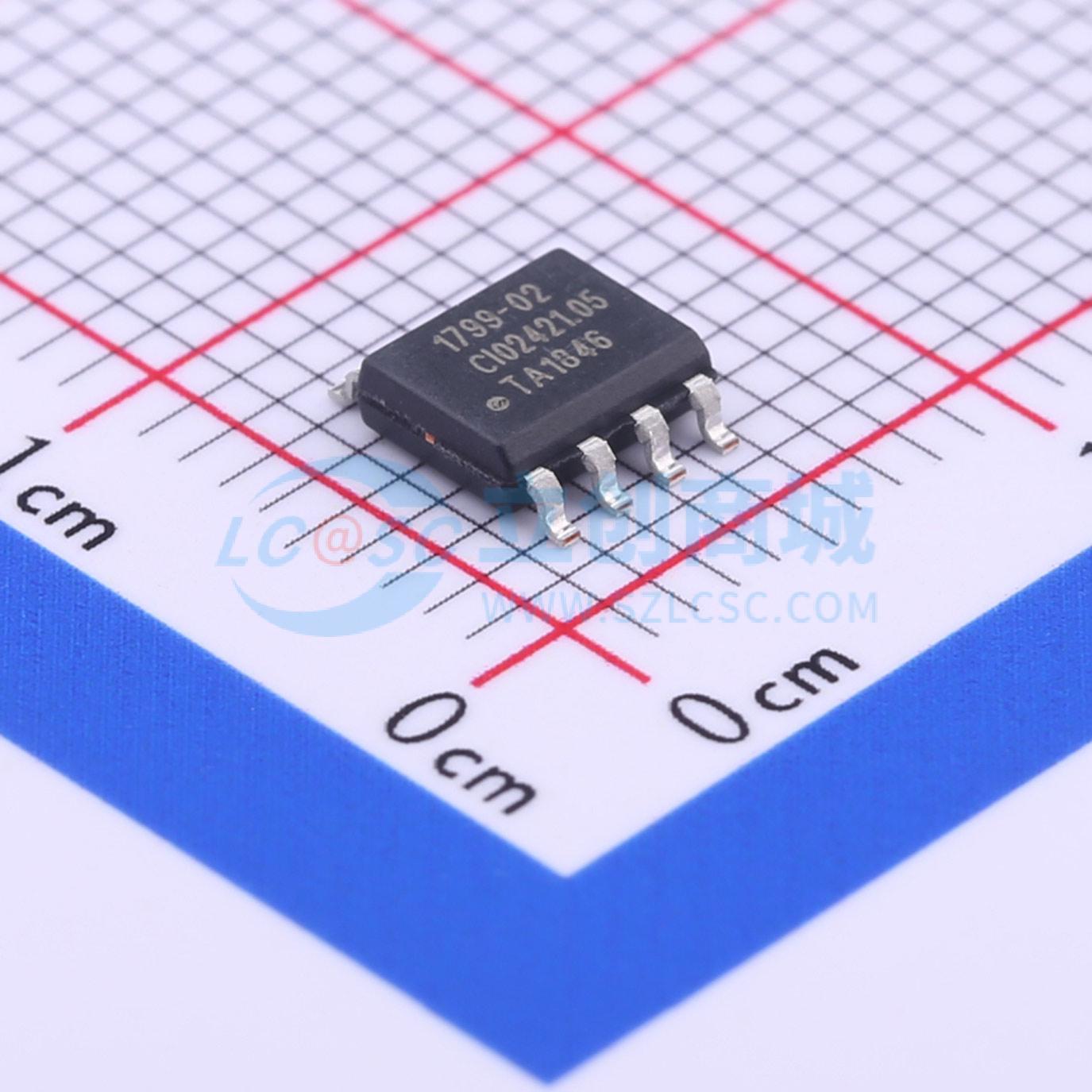

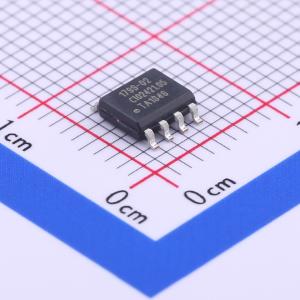

温馨提醒：图片仅供参考，商品以实物为准
IW1799-02
具备高性能电压/电流控制功能的AC/DC原边DLNK快速充电控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- iW1799是一款高性能AC/DC电源控制器，适用于支持高分辨率电压/电流控制的快速充电应用。该器件可支持功率等级达45W及以上的高功率应用，能支持最高21V、步长为10mV的电压调节请求。它采用Dialog的PrimAcconcrete™技术，以减少外部元件数量并简化系统设计
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW1799-02
- 商品编号
- C424989
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 86kHz；76kHz | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PFM 调制；QR；PWM 调制 | |
| 反馈方式 | 原边反馈 |
商品特性
- 支持45W或更高功率的应用电路设计
- 支持USB PD可编程电源（PPS）或其他专有快速充电协议所需的高达21V的10mV DLNK电压步进请求
- RC充电VCC技术在230VAC和5V输出电压设置下实现<75mW的超低空载功耗，并留有足够的裕量
- 通过外部主动启动电路，在230VAC/5VOUT条件下可实现<20mW的功耗
- 高VCC引脚电压等级消除了对外部VCC LDO的需求
- 多级恒压和多级恒流调节，具有初级侧反馈和控制
- 专有的优化负载自适应最大恒定频率PWM开关与准谐振操作相结合，实现最佳尺寸、效率和共模噪声
- 向后兼容QC2.0/3.0、华为FCP/SCP以及其他带有次级侧接口电路的专有快速充电协议
- 多模式PWM/PFM控制提高了不同负载条件下的效率
- 在整个工作范围内无听觉噪音
- 用户可配置的4级线缆压降补偿，独立于输出电压
- 专有的次级到初级数字通信，使用单个光耦合器传输所有快速充电信息：
- 输出电压请求
- 输出电流限制
- 输出电压跌落检测，以实现快速动态负载响应
- 过电压保护
- EZ-EMI设计增强了可制造性
- 内置针对输出短路（包括软短路和半短路）、输出过电压和输出过电流的单点故障保护
- 先进的故障控制技术通过有效降低故障条件下的平均输出功率来解决电缆和连接器中的软短路问题，且不锁存
- 双重过温保护，包括内部OTP和外部关断控制
- DET引脚提供VIN过电压保护或X电容放电保护
应用领域
- 快速充电AC/DC适配器适用于智能手机、平板电脑和其他便携设备。
