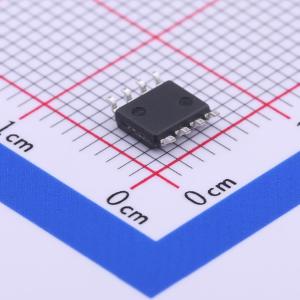

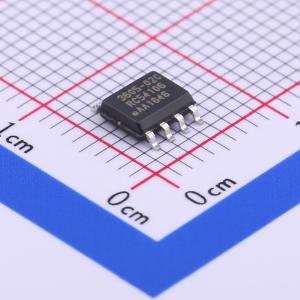

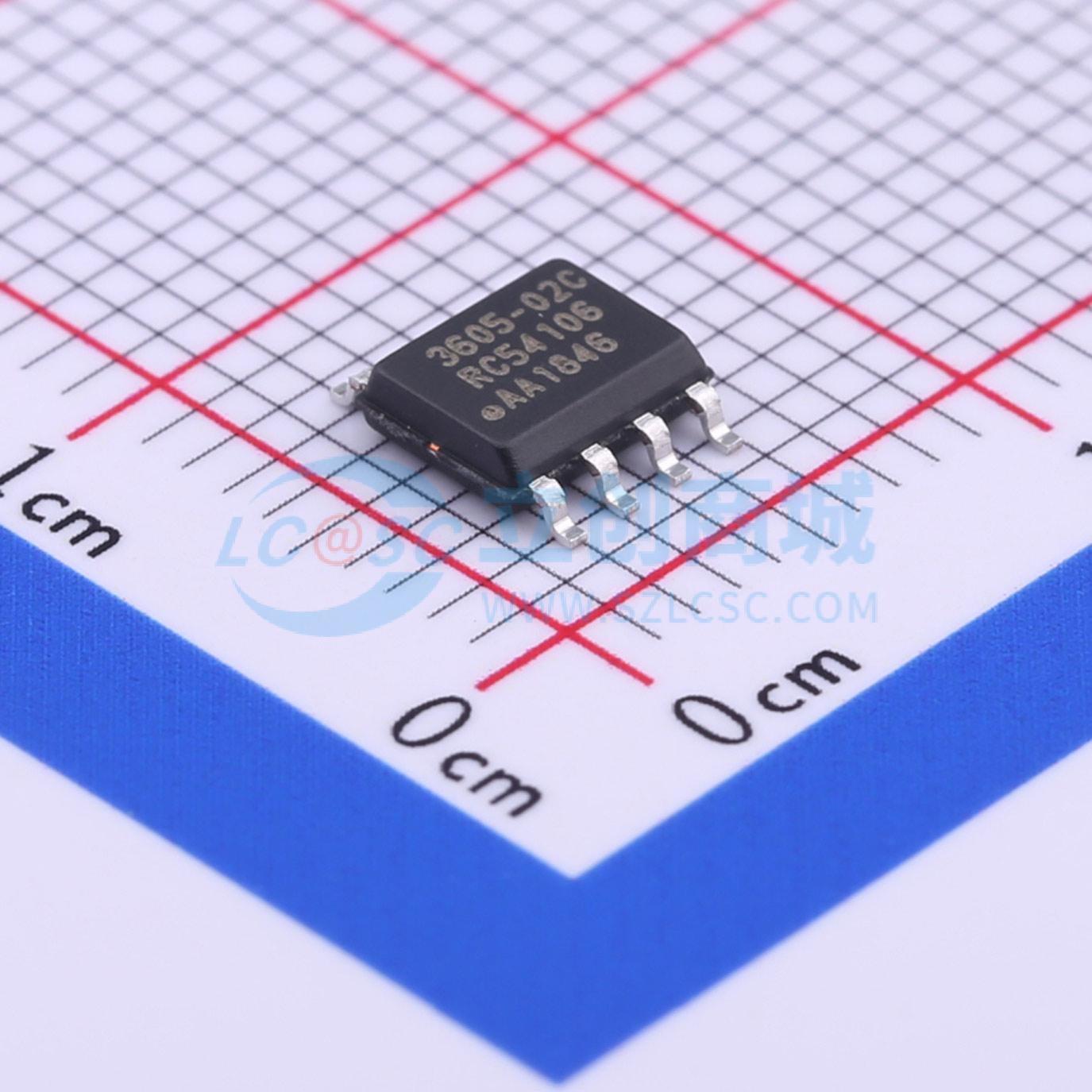

IW3605-02C
IW3605-02C
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW3605-02C
- 商品编号
- C424991
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | 90kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 反激；升压；降压 | |
| 工作温度 | -40℃~+150℃ |
商品概述
iW3605是一种单级高性能的可调光LED灯具交流/直流离线电源控制器。它采用先进的数字控制技术来检测调光器类型，提供动态阻抗以与调光器接口，并同时控制LED亮度。
通过先进的调光器检测技术，iW3605可以与大多数墙装调光器配合使用，包括前沿调光器（R型或R-L型）和后沿调光器（R-C型）。此外，iW3605的逐周期波形分析技术允许快速响应调光设置。当线路中没有调光器时，iW3605优化功率因数并最小化交流线路中的电流谐波失真。此外，在无调光器的情况下，输出电流在宽输入电压范围内被调节到标称输出电流值。
iW3605以准谐振模式操作主电源转换器，为LED负载提供电流，从而实现高功率效率并最小化电磁干扰（EMI）。iW3605常用的转换器拓扑结构是升降压和反激式。它使用Dialog的专利PrimAccurate初级侧感应技术，在不同的交流线路和LED负载电压下实现优异的LED电流调节，无需次级侧反馈电路，从而消除了光电耦合器的需求。
iW3605通过消除次级反馈电路和泄放电路减少了外部组件数量。此外，iW3605的数字控制环路在整个工作条件下保持稳定，无需环路补偿组件。
应用领域
- 可调光LED改造灯泡，最高25W
- 可调光LED灯具，最高25W
