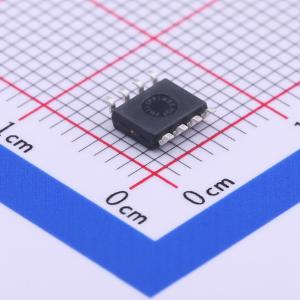

温馨提醒：图片仅供参考，商品以实物为准
IW1790-09B
45V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW1790-09B
- 商品编号
- C424985
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 45V | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 特性 | 恒压模式(CV)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PFM 调制；QR；PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品特性
- 集成的XM-Comm技术消除了次级到初级光耦合器
- 变压器通信用于所有快速充电信息：输出电压请求、输出电流限制、输出电压下冲和过压保护
- 源充电Vcc技术消除了主动启动（ASU），并在230VAC典型5V/2A输出设置下保持超低空载功耗（<20mW）
- 高Vcc引脚电压等级消除了外部Vcc LDO
- 通过初级侧反馈和控制实现紧密多级恒压和多级恒流调节
- 快速动态负载响应（DLR）
- 专有的优化负载自适应最大恒定频率PWM开关与准谐振操作相结合，实现了最佳尺寸、效率和共模噪声
- 多模式PWM/PFM控制在各种负载条件下提高效率
- 用户可配置的4级电缆压降补偿独立于输出电压
- EZ-EMI设计增强了可制造性
- 内置单点故障保护，包括软短路和半短路、输出过压和输出过流
- SmartDefender+控制技术通过有效降低故障条件下的平均输出功率来解决电缆和连接器中的软短路问题，且不会锁存
- 在整个工作范围内无听觉噪声
- 支持快速充电技术，如AFC、QC 2.0和3.0技术、FCP等。
应用领域
- 快速充电AC/DC适配器适用于智能手机、平板电脑和其他便携设备（3.6V-12V, 1A-3A）。
