商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 25V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述

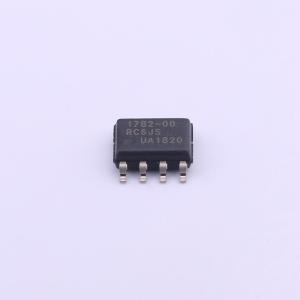

iW1782是一款高性能的AC/DC快充电源控制器，采用数字控制技术构建峰值电流模式PWM反激式电源。该器件工作在准谐振模式，以提供高效率和一系列关键的内置保护功能。iW1782无需传统的次级反馈电路，即可实现精确的多级恒压和多级恒流调节。它还无需环路补偿组件，同时能在所有工作条件下保持稳定性。 iW1782经过优化，可与Dialog的iW636次级侧控制器配合使用，支持高通快速充电3.0（QC3.0）技术，以实现移动设备（MD）请求时快速平稳的电压转换。与iW636配对使用时，iW1782可省去初级侧的分立解码器，减少外部组件数量并简化系统设计。iW636可通过一个光耦合器与iW1782通信，传输所有必要的快充信息，包括输出电压请求、输出电流限制、输出电压下冲和输出过压。 Dialog的创新专有技术确保采用iW636和iW1782设计的电源能够为QC2.0和其他专有协议提供5V/9V/12V输出电压配置，为QC3.0提供3.6V至12V以200mV递增的输出电压，并支持用户选择各种输出电流限制组合。此外，在典型的AC/DC快充适配器设计中，该芯片组在5V 2A输出设置下可实现小于10mW的空载功耗和快速的动态负载响应。
商品特性
- 支持高通快速充电3.0（QC3.0）等快充技术，以200mV递增提供3.6V至12V输出电压，并支持用户选择各种输出电流限制组合
- 专有的次级到初级数字通信和内置解码器省去了分立解码器，显著简化了系统设计
- 单个光耦合器传输所有快充信息：输出电压请求、输出电流限制、输出电压下冲和过压保护
- 通过初级侧反馈和控制实现精确的多级恒压和多级恒流调节
- 超低空载功耗，系统成本最低（使用肖特基二极管整流器，在230V AC典型5V 2A设置下小于10mW；使用同步整流器，在230V AC典型5V 2A设置下小于20mW）
- 通过次级侧负载瞬态检测实现快速动态负载响应（DLR）
- 专有的优化负载自适应最大恒定频率PWM开关与准谐振操作相结合，实现最佳尺寸、效率和共模噪声性能
- 多模式PWM/PFM控制提高了各种负载条件下的效率
- 用户可配置的4级线缆压降补偿，与输出电压无关
- EZ-EMI设计提高了可制造性
- 内置单点故障保护，防止输出短路（包括软短路和半短路）、输出过压和输出过流
- SmartDefender智能打嗝技术通过在故障条件下有效降低平均输出功率且不锁存，帮助解决电缆和连接器软短路问题
- 用户可配置的外部关断控制
- 在整个工作范围内无 audible noise
应用领域
- 用于智能手机、平板电脑和其他便携式设备（3.6V - 12V，1A - 3A）的快速充电AC/DC适配器。
