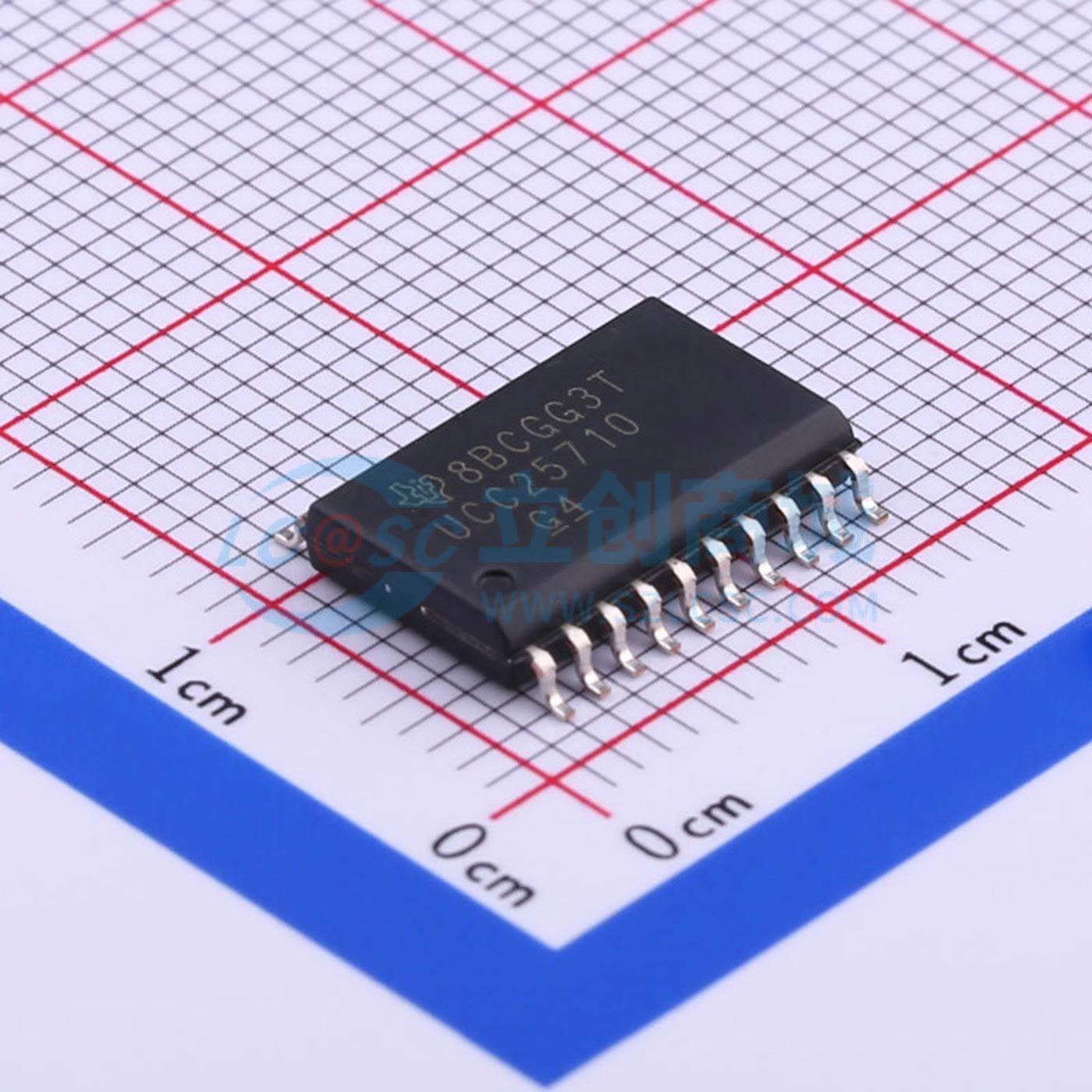

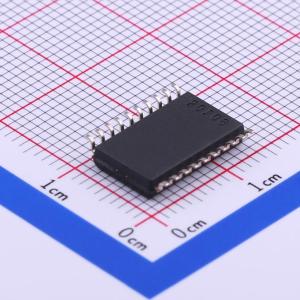

UCC25710DWR

UCC25710 器件是一种LLC半桥控制器，用于精确控制多串LED背光应用。它针对多变压器、多串LED架构进行了优化。使用该控制器和架构可以实现多串LED中优越的电流匹配。与现有的LED背光解决方案相比，多变压器架构提供了从交流输入到LED负载的最高整体效率。

LLC控制器功能包括一个具有可编程FMIN和FMAX的电压控制振荡器（VCO）、固定死区时间为500 ns的半桥栅极驱动器以及一个跨导电流放大器。LLC功率传输由控制器的VCO频率调制。VCO具有准确且可编程的频率范围。在非常低的功率水平下，VCO频率从FMAX降到零，以在低LED电流时最大化效率。

LED电流环路参考值由VREF 5-V输出的分压器设置。参考值可以在0.5-V至2.6-V范围内变化，允许模拟调光与PWM调光结合使用。

PWM调光用于控制外部LED串联开关，并且还用于开启和关闭LLC功率级。LEDSW输出与简单的驱动电路一起使用，以接通和断开LED串电流。此输出直接响应于调光输入DIM的输入信号。LLC也通过调光PWM输入进行斜坡上升和下降。LLC调光的上升和下降沿以可编程的斜率控制，以控制可听噪声。调光功能包括占空比补偿，以优化最大范围内的整体效率和调光线性度。

在LED导通期间，VCO的控制电压由ICOMP（电流放大器输出）设定。在启动期间，软启动引脚SS控制VCO响应，直到其超过ICOMP。在调光期间，VCO输入的上升和下降速率由调光斜率DSR引脚上的电压控制，而VCO控制电平的基底继续由ICOMP控制。电流放大器输出仅在命令调光LED导通期间连接到ICOMP。在低调光占空比时，LLC导通时间会延长到LED电流导通时间之外，以维持LED电流的闭环控制。

LED串过电压和欠电压条件的保护阈值由外部电阻分压器和精确的内部阈值设定。转换器的输入电流通过重启和锁定响应进行监控，具体取决于过流水平。控制器还包括热关断保护。

对任何故障的自动重启响应包括10毫秒的复位周期，随后是软启动。在严重输入过流的情况下，重启被禁用，直到输入电源通过其UVLO阈值循环。

• LED背光用于LCD电视和显示器
• LED通用照明
