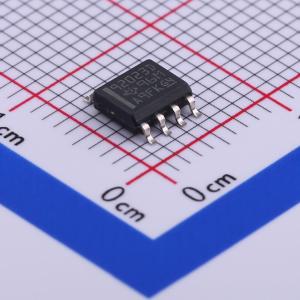

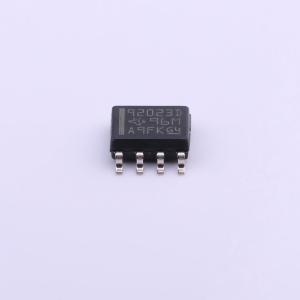

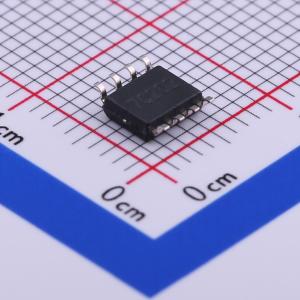

温馨提醒：图片仅供参考，商品以实物为准

TPS92023DR

SMT扩展库PCB免费打样

描述: TPS92023 用于 LED 照明的谐振开关驱动器控制器
品牌名称: TI(德州仪器)
商品型号: TPS92023DR
商品编号: C414604
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.172克(g)

商品参数

商品概述

TPS92023是一款高性能谐振开关LED驱动控制器。它专为高功率LED照明系统设计。TPS92023采用LLC拓扑结构中的谐振开关技术，与传统的半桥转换器相比，可以实现非常高的效率。

可编程的死区时间使得在最小磁化电流下实现零电压开关成为可能，从而在各种应用中最大化系统效率。

TPS92023可以在两种开关频率模式下工作。当负载电流恒定时，固定频率模式简化了设计；而变频开关则允许对变化的负载电流进行最优闭环控制。内部振荡器支持从30 kHz到380 kHz的开关频率。该高精度振荡器实现了4%容差的最小开关频率限制，使设计者能够避免电源阶段的过度设计，从而进一步降低整体系统成本。

可编程软启动定时器满足了使用半桥拓扑的各种终端设备所需的灵活性。TPS92023集成了0.4-A源和0.8-A吸收电路以驱动低成本栅极驱动变压器，并提供了包括过流保护、欠压锁定（UVLO）、偏置电源过压保护（OVP）和过温保护（OTP）在内的完整系统保护功能。

商品特性

适用于多串LED照明应用的LLC谐振开关驱动控制器
半桥拓扑
固定或可变开关频率控制
可编程软启动时间
为最佳效率设计的可编程死区时间
简易的开/关控制
过流保护
过温保护
偏置电压欠压锁定和过压保护
集成0.4A源电流和0.8A沉电流能力的门极驱动器
工作温度范围：-40℃至125℃
SOIC 8引脚封装

应用领域

商用及工业LED驱动器
高顶LED照明
低顶LED照明
路灯LED照明
区域LED照明
球场LED照明
LED墙面洗墙灯
LEDDTV和显示器背光
电子照明电感器

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	11.5V~18V
	开关频率	30kHz~380kHz
	通道数	1
	输出电压	-
	输出电流	-

	属性	参数值
	调光	-
	特性	-
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	-
	恒流精度	-
