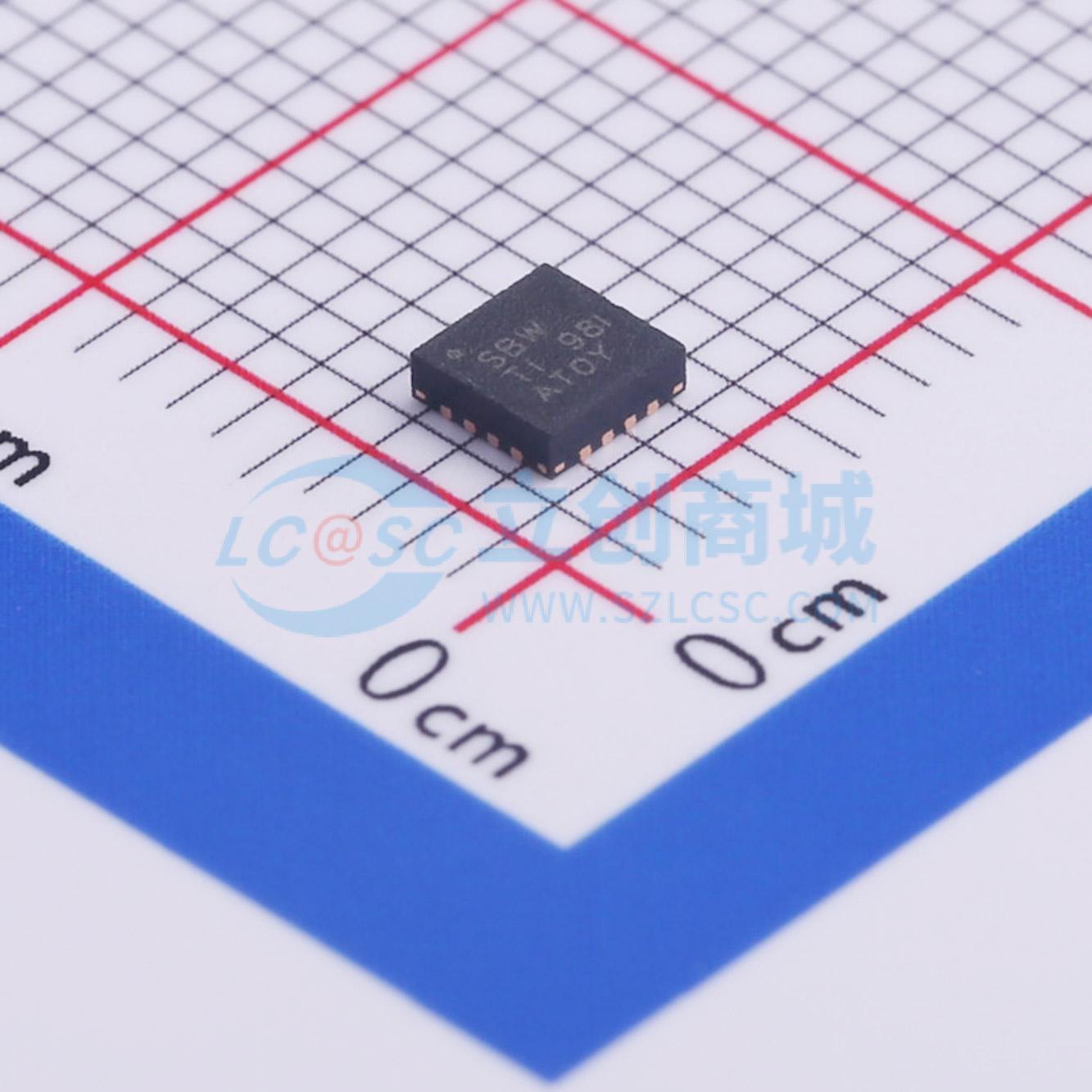

温馨提醒：图片仅供参考，商品以实物为准

TPS62090RGTR

采用DCS控制的3A高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62090 具有 DCS™ Control 的 3A、6V 输入同步降压转换器，效率高达 97%
品牌名称: TI(德州仪器)
商品型号: TPS62090RGTR
商品编号: C414603
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

TPS6209x 器件是一系列高频同步降压转换器，针对小尺寸解决方案、高效率进行了优化，适用于电池供电应用。为了实现效率最大化，这些转换器以脉冲宽度调制（PWM）模式运行，标称开关频率为 2.8 MHz/1.4 MHz，并在轻负载电流时自动进入节能模式。当用于分布式电源和负载点调节时，这些器件支持与其他电压轨进行电压跟踪，并且能够承受 10 μF 至 150 μF 及以上的输出电容。采用 DCS-Control™ 拓扑结构，这些器件可实现出色的负载瞬态性能和精确的输出电压调节。

输出电压启动斜坡由软启动引脚控制，这使得器件既可以作为独立电源运行，也可以在跟踪配置中运行。通过配置使能和电源正常引脚，还可以实现电源排序。在节能模式下，器件的静态电流通常为 20 μA。节能模式会自动无缝启动，可在整个负载电流范围内保持高效率。

商品特性

2.5V 至 6V 输入电压范围
DCS-Control™
95% 转换器效率
节能模式
20 μA 工作静态电流
100% 占空比实现最低压降
2.8 MHz/1.4 MHz 典型开关频率
0.8V 至 VIN 可调输出电压
固定输出电压版本
输出放电功能
可调软启动
打嗝式短路保护
输出电压跟踪
与 TPS62095 引脚兼容

应用领域

分布式电源
笔记本电脑、上网本
硬盘驱动器（HDD）
固态硬盘（SSD）
处理器电源
电池供电应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	800mV~9V
	输出电流	3A
	开关频率	1.4MHz；2.8MHz
	工作温度	-40℃~+85℃@(TA)；-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
