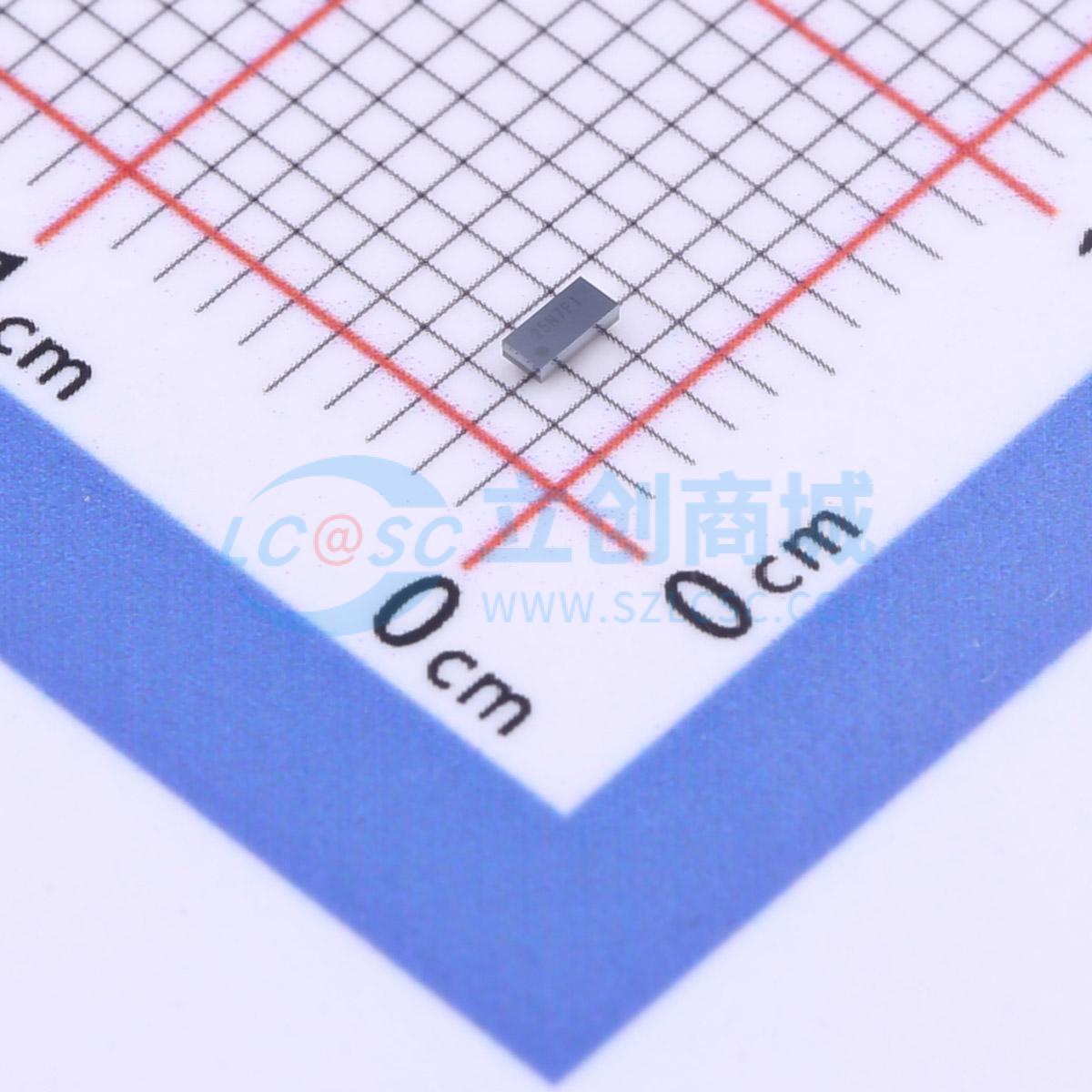

PCA9306YZTR

2位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PCA9306 2 位双向 400kHz I2C/SMBus 电压电平转换器
品牌名称: TI(德州仪器)
商品型号: PCA9306YZTR
商品编号: C414602
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

	属性	参数值
	每个电路通道数	2
	输出类型	开漏；推挽式
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	SMBus；I2C
	芯片类型	电平转换器

商品概述

PCA9306是一款双路双向I²C和SMBus电压电平转换器，带有使能（EN）输入，VREF1工作范围为1.2V~3.3V，VREF2工作范围为1.8V~5.5V。该器件可在1.2V到5V之间实现双向电压转换，无需使用方向引脚。开关的低导通电阻可让连接产生极小的传播延迟。当EN为高电平时，转换器开关导通，SCL1和SDA1 I/O分别连接到SCL2和SDA2 I/O，允许端口之间双向数据流动；当EN为低电平时，转换器开关关闭，端口之间处于高阻状态。除电压转换外，该器件还可通过控制EN引脚，在快速模式通信期间断开低速总线，实现400kHz总线与100kHz总线的隔离。

商品特性

为混合模式I²C应用中的SDA和SCL线路提供2位双向转换
兼容I²C和SMBus
最大传播延迟小于1.5ns，可适配标准模式、快速模式I²C设备及多主机应用
支持多组电压电平转换组合：1.2V VREF1对应1.8V、2.5V、3.3V或5V VREF2；1.8V VREF1对应2.5V、3.3V或5V VREF2；2.5V VREF1对应3.3V或5V VREF2；3.3V VREF1对应5V VREF2
支持双向电压转换，无需方向引脚
输入输出端口之间导通电阻低至3.5Ω，可减少信号失真
具备开漏I²C I/O端口SCL1、SDA1、SCL2、SDA2
I²C I/O端口为5V容限，支持混合模式信号操作
EN为低电平时，SCL1、SDA1、SCL2、SDA2引脚为高阻态
EN为低电平时可实现无锁死隔离操作
采用直通引脚排布，方便印刷电路板布线
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护符合JESD 22标准，人体模型可达2000V，带电器件模型可达1000V

应用领域

I²C、SMBus、PMBus、MDIO、UART、低速SDIO、GPIO及其他双信号接口
服务器
路由器（电信交换设备）
个人电脑
工业自动化

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.2V~3.3V
	工作电压(VCCB)	1.8V~5.5V
	元件数	1
