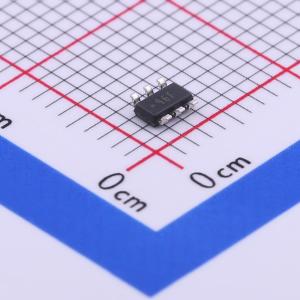

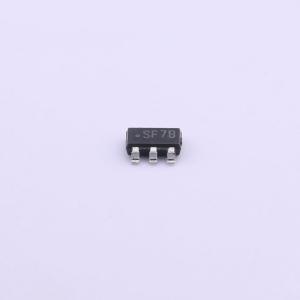

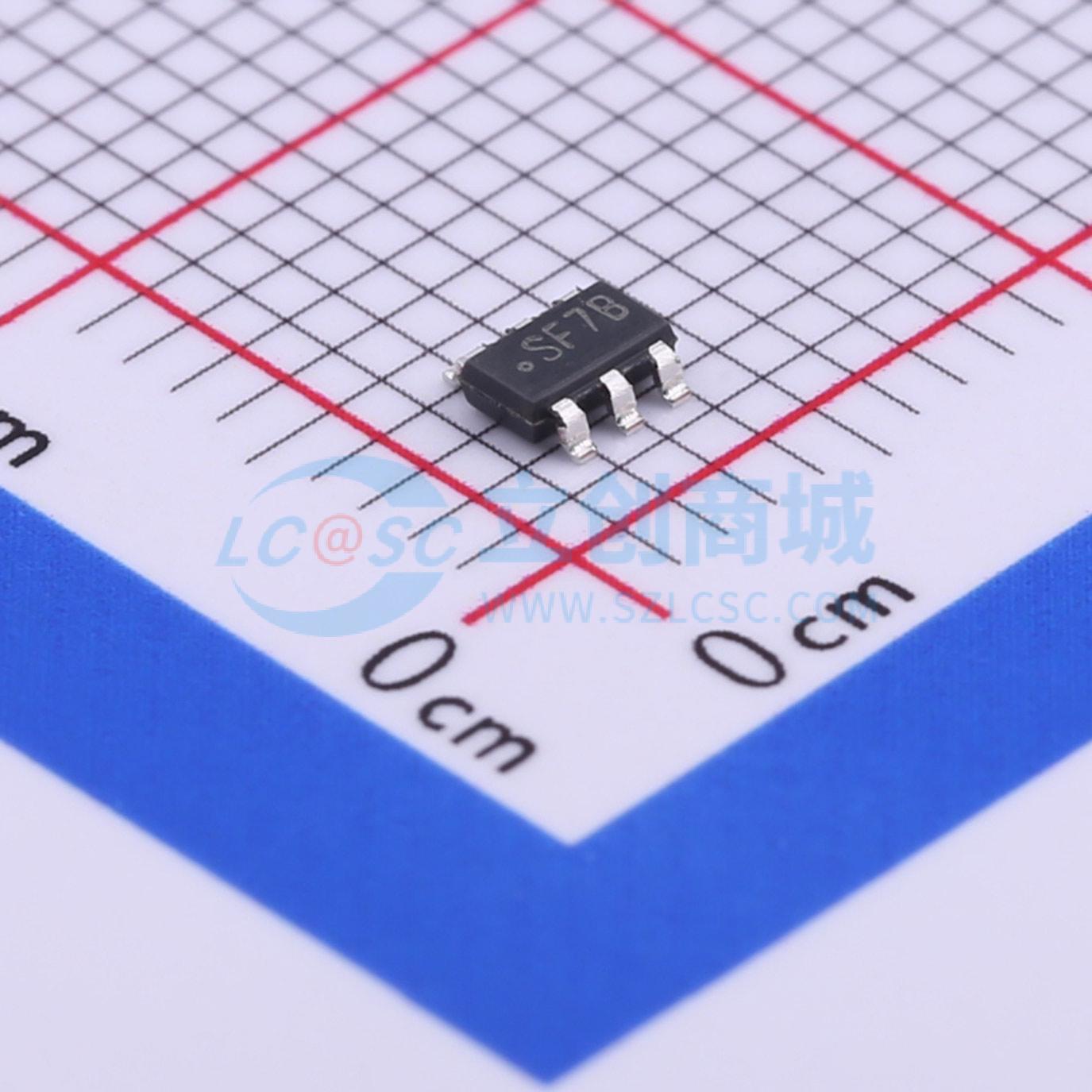

LMR12010XMKX/NOPB

LMR12010稳压器是一款采用6引脚薄型SOT23封装的单片式高频PWM降压DC/DC转换器。它具备所有有源功能，可在尽可能小的PCB面积内实现本地DC/DC转换，具有快速瞬态响应和精确稳压功能。 借助最少的外部元件以及通过WEBENCH提供的在线设计支持，LMR12010易于使用。采用先进的0.5-μm BiCMOS技术的内部300-mΩ NMOS开关能够驱动1-A负载，从而实现了最佳的功率密度。控制电路的导通时间低至13 ns，因此在整个3-V至20-V输入工作范围内，可支持极高频率转换，最低输出电压可达0.8 V。开关频率内部设定为1.6 MHz（LMR12010X）或3 MHz（LMR12010Y），允许使用极小的表面贴装电感器和片式电容器。即使工作频率非常高，也易于实现高达90%的效率。该器件具备外部关断功能，典型待机电流超低，仅为30 nA。LMR12010采用电流模式控制和内部补偿，可在广泛的工作条件下实现高性能稳压。其他特性包括用于降低浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

• 输入电压范围：3 V至20 V
• 输出电压范围：0.8 V至17 V
• 输出电流高达1 A
• 开关频率：1.6 MHz（LMR12010X）和3 MHz（LMR12010Y）
• 低关断静态电流，典型值为30 nA
• 内部软启动
• 内部补偿
• 电流模式PWM工作模式
• 热关断
• 整体解决方案体积小巧，可降低系统成本
• 6引脚薄型SOT-23封装（2.97 × 1.65 × 1 mm）
• 可使用WEBENCH电源设计工具基于LMR12010进行定制设计

• 3.3-V、5-V和12-V电源轨的负载点转换
• 空间受限的应用
• 电池供电设备
• 工业分布式电源应用
• 功率计
• 便携式手持仪器
