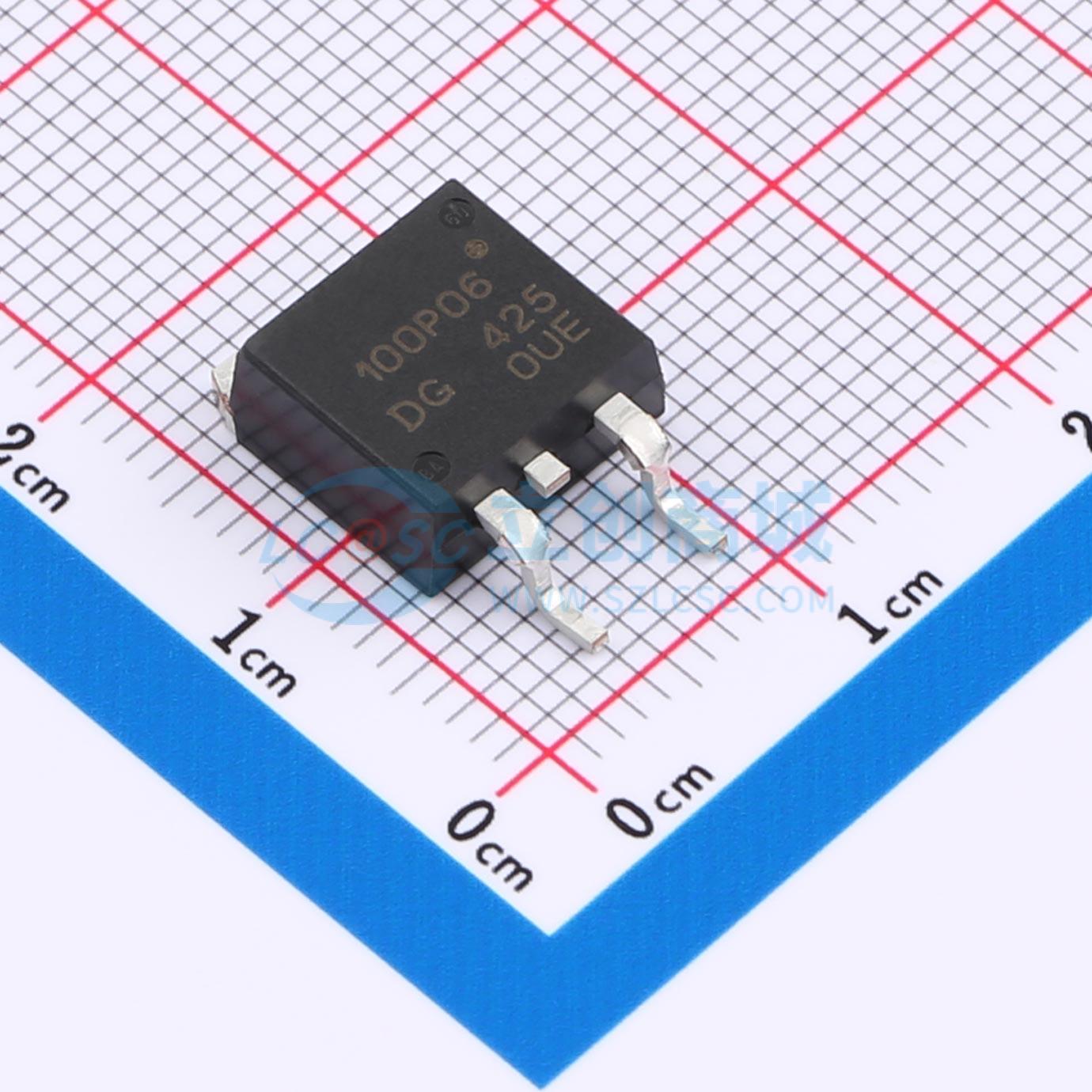

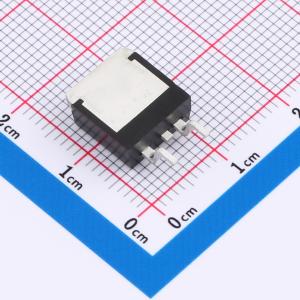

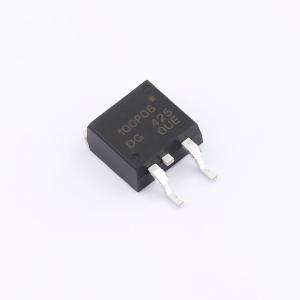

NP100P06PDG-E1-AY
1个P沟道 耐压:60V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品是一款专为大电流开关应用设计的P沟道MOS场效应晶体管。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- NP100P06PDG-E1-AY
- 商品编号
- C3281532
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 7.8mΩ@4.5V | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@1mA | |
| 栅极电荷量(Qg) | 300nC | |
| 输入电容(Ciss) | 15nF@10V | |
| 反向传输电容(Crss) | 840pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 |
商品概述
先进的HEXFET功率MOSFET采用先进的加工技术,以实现单位硅面积极低的导通电阻。这一优势,再结合HEXFET功率MOSFET众所周知的快速开关速度和坚固耐用的器件设计,为设计人员提供了一种极其高效可靠的器件,可广泛应用于各种领域。D²Pak是一种表面贴装功率封装,能够容纳尺寸达HEX - 4的芯片。在现有的任何表面贴装封装中,它具备最高的功率处理能力和尽可能低的导通电阻。由于其内部连接电阻低,D²Pak适用于大电流应用,在典型的表面贴装应用中可耗散高达2.0W的功率。 通孔版本(IRF1407L)适用于薄型应用。
商品特性
- 超低导通电阻
- 动态dv/dt额定值
- 175°C工作温度
- 快速开关
- 允许在最高结温Tjmax下进行重复雪崩
- 无铅
