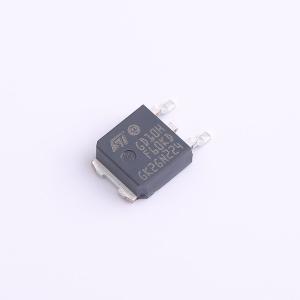

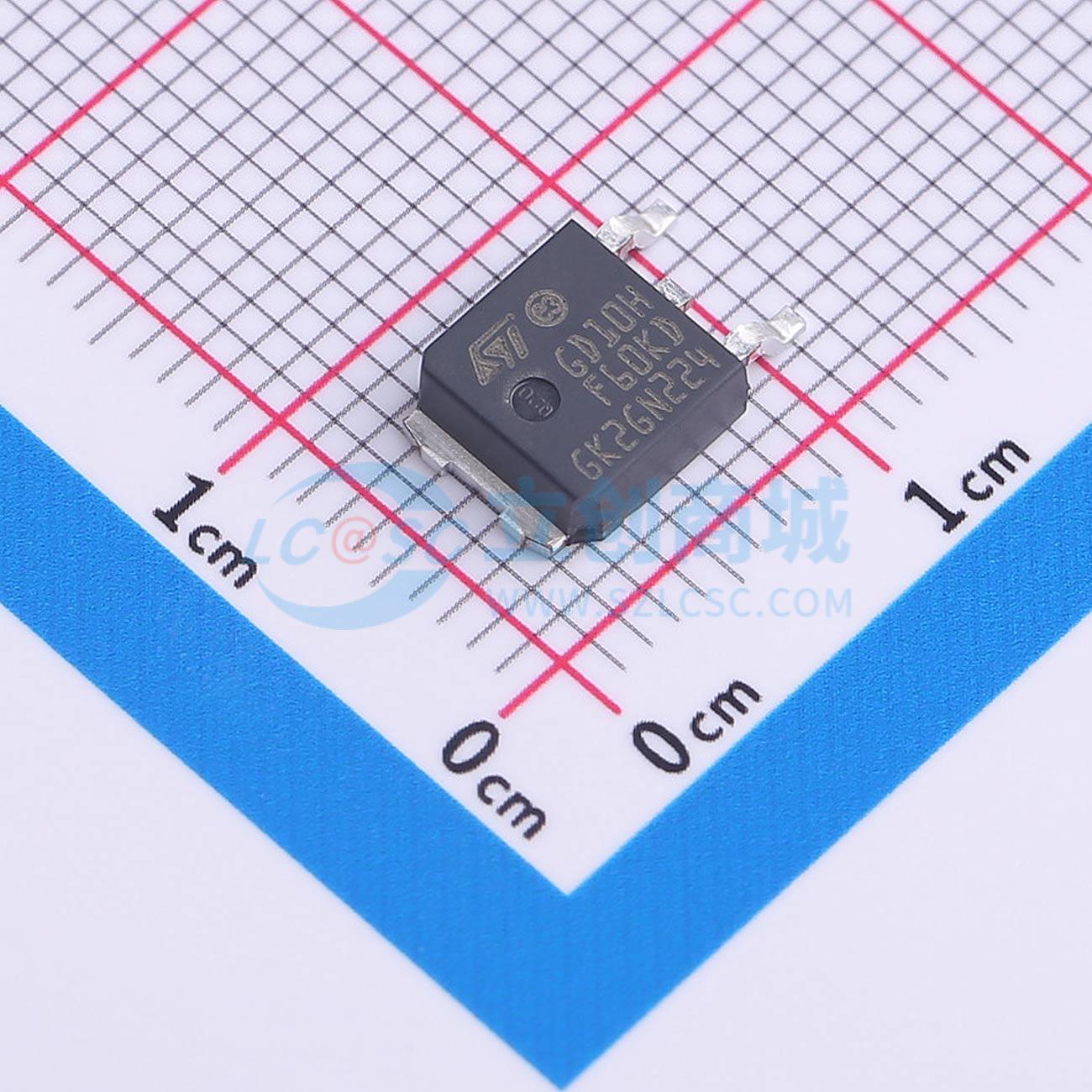

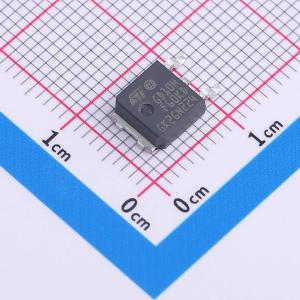

STGD10HF60KD
600V 18A
- 描述
- 汽车级10 A、600 V短路保护IGBT，带超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGD10HF60KD
- 商品编号
- C3190799
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 62.5W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 18A | |
| 集电极脉冲电流(Icm) | 30A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.5V@5A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 23nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 430pF | |
| 输出电容(Coes) | 45pF | |
| 反向传输电容(Cres) | 10pF | |
| 开启延迟时间(Td(on)) | 9.5ns | |
| 关断延迟时间(Td(off)) | 87ns | |
| 导通损耗(Eon) | 45uJ | |
| 关断损耗(Eoff) | 105uJ | |
| 反向恢复时间(Trr) | 50ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
该器件的IGBT采用先进的PowerMESH™工艺，二极管采用Turbo 2超快高压技术。这种组合实现了导通损耗与开关性能之间的良好平衡，使产品适用于多种高频运行的高压应用。
商品特性
- 适用于汽车应用且符合AEC-Q101标准
- 低导通压降（V_CE(sat)）
- 低C_res/C_ies比值（无交叉导通风险）
- 开关损耗包含二极管恢复能量
- 具备短路额定值
- 极软超快恢复反并联二极管
应用领域
- 高频逆变器
- 硬开关和谐振拓扑中的开关电源（SMPS）和功率因数校正（PFC）
- 电机驱动
- 喷射系统
