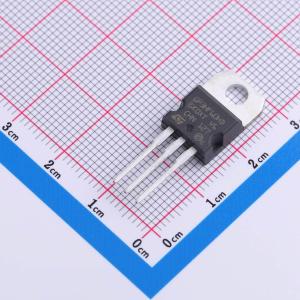

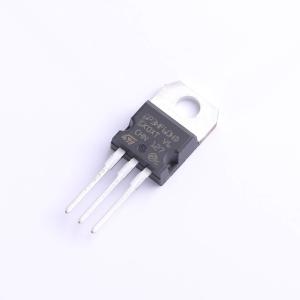

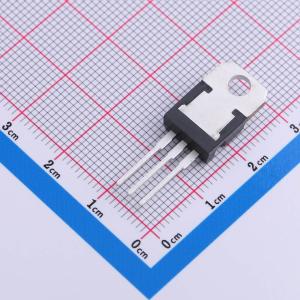

STGP3HF60HD
4.5 A、600 V超快恢复二极管的超快IGBT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于新的先进平面技术概念，可生产出一种绝缘栅双极晶体管（IGBT），该晶体管在不同温度下具有更稳定的开关性能（关断能量 Eoff），同时具有较低的传导损耗。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGP3HF60HD
- 商品编号
- C3193384
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 7.5A | |
| 耗散功率(Pd) | 38W | |
| 输出电容(Coes) | 14pF | |
| 正向脉冲电流(Ifm) | 25A | |
| 集射极饱和电压(VCE(sat)) | 2.95V@1.5A,15V | |
| 栅极阈值电压(Vge(th)) | 3.75V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC | |
| 输入电容(Cies) | 152pF | |
| 开启延迟时间(Td(on)) | 11ns | |
| 关断延迟时间(Td(off)) | 60ns | |
| 导通损耗(Eon) | 19uJ | |
| 关断损耗(Eoff) | 12uJ | |
| 反向恢复时间(Trr) | 85ns | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 反向传输电容(Cres) | 3pF |
