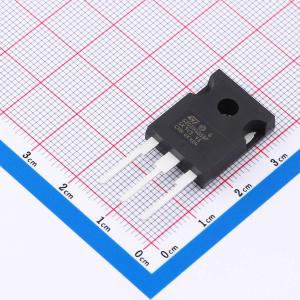

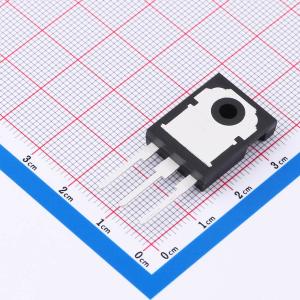

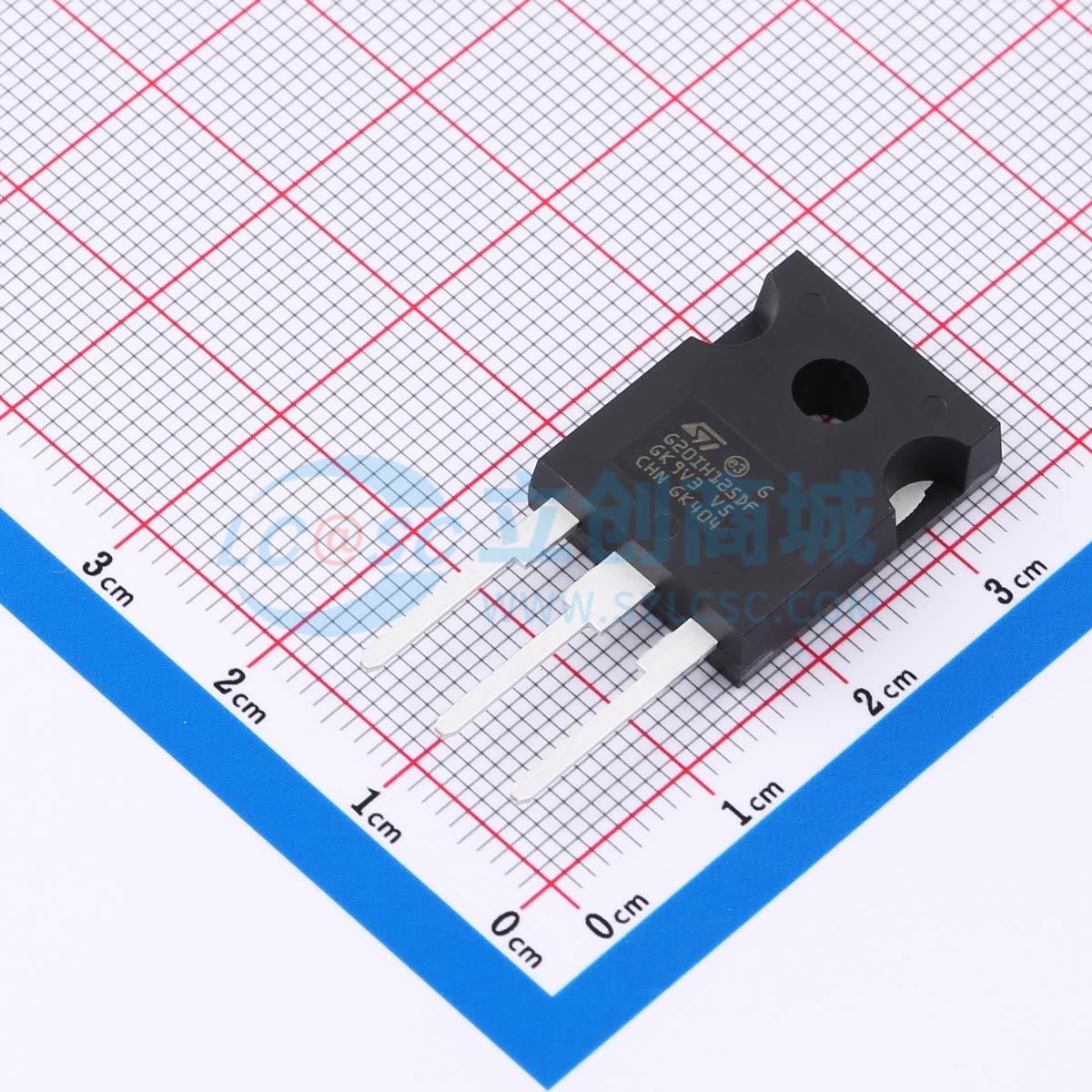

STGW20IH125DF
STGW20IH125DF
- 描述
- 1250 V、20 A IH系列沟槽栅场截止IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGW20IH125DF
- 商品编号
- C3193624
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 5.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.25kV | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 259W | |
| 集射极饱和电压(VCE(sat)) | 2.5V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@0.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 69nC@15A,15V | |
| 输入电容(Cies) | 1.29nF@25V | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | 106ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | 163uJ | |
| 工作温度 | -55℃~+175℃@(Tj) |
