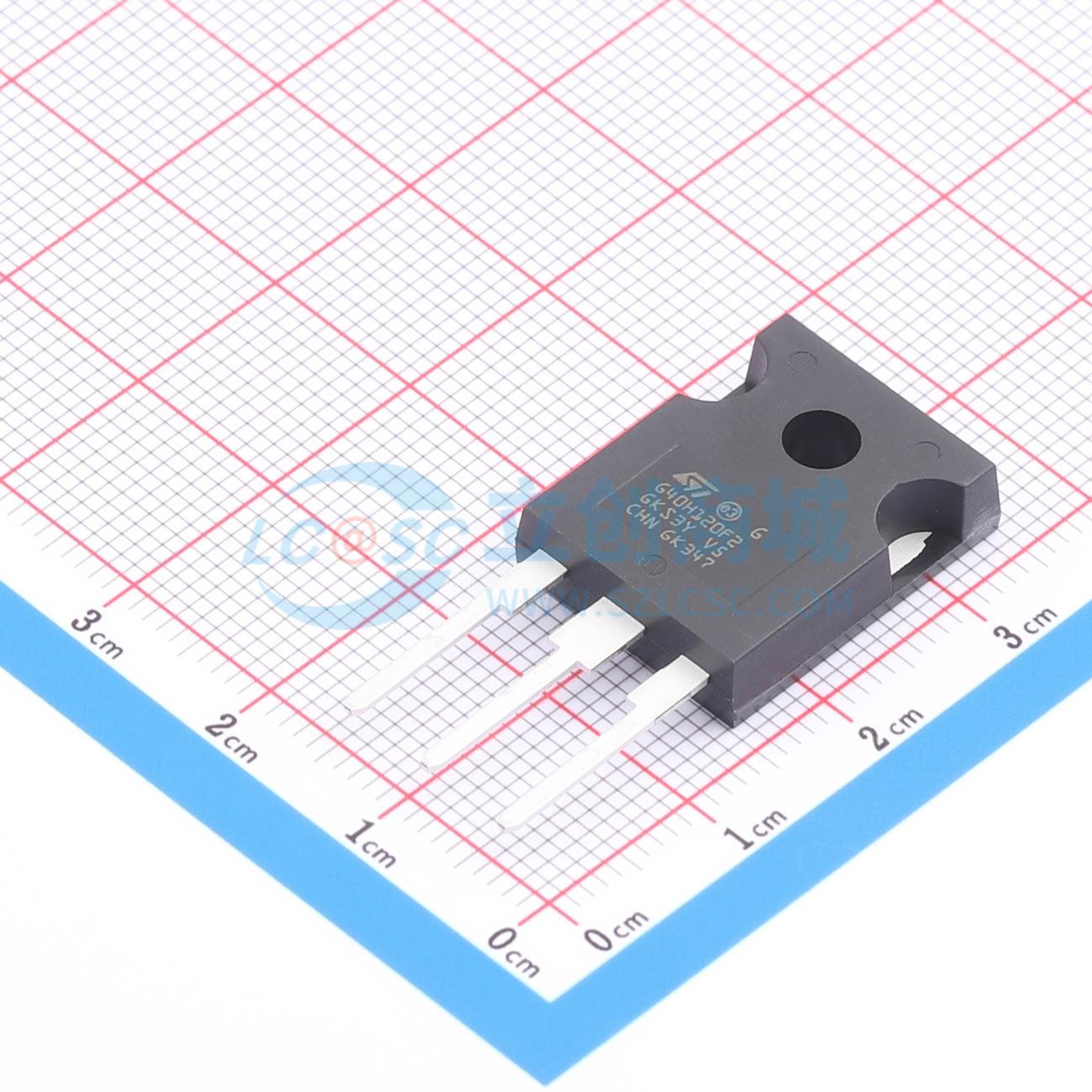

STGW40H120F2

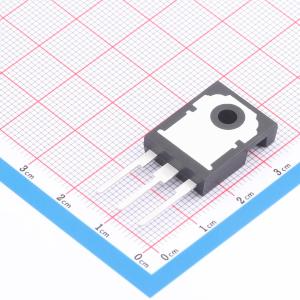

STGW40H120F2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200 V、40 A高速沟槽栅场截止H系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGW40H120F2
- 商品编号
- C3193683
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 468W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.1V | |
| 栅极阈值电压(Vge(th)) | 6V | |
| 栅极电荷量(Qg) | 158nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.2nF | |
| 输出电容(Coes) | 220pF | |
| 反向传输电容(Cres) | 80pF | |
| 开启延迟时间(Td(on)) | 18ns | |
| 关断延迟时间(Td(off)) | 152ns | |
| 导通损耗(Eon) | 1mJ | |
| 关断损耗(Eoff) | 1.32mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
这些器件是采用先进专有沟槽栅场截止结构开发的IGBT，属于H系列IGBT，在导通和开关损耗之间达到平衡，以最大化高频转换器的效率。此外，略微正的V_CE(sat)温度系数和非常紧密的参数分布使得并联操作更安全。
商品特性
- 最大结温：T_J=175℃
- 高速开关系列
- 最小化尾电流
- V_CE(sat)=2.1V（典型值）@I_C=40A
- 5μs最小短路耐受时间@T_J=150℃
- 安全并联
- 低热阻
应用领域
- 不间断电源
- 焊接机
- 光伏逆变器
- 功率因数校正
- 高频转换器
