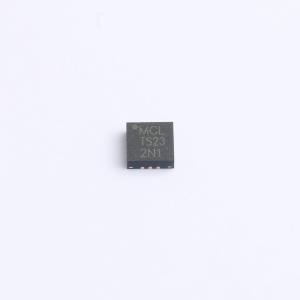

温馨提醒：图片仅供参考，商品以实物为准
TSS-23LN+
超宽动态范围、可关断的单片放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有关断功能的先进宽带放大器。采用E-PHEMT技术制造，在很宽的频率范围内提供极高的动态范围和低噪声系数。此外，在很宽的频率范围内具有良好的输入和输出回波损耗。采用3mm x 3mm、12引脚MCLP封装，具有非常好的热性能。
- 品牌名称
- Mini-Circuits
- 商品型号
- TSS-23LN+
- 商品编号
- C3190818
- 商品封装
- DQ1225
- 包装方式
- 编带
- 商品毛重
- 0.036667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 30MHz~2GHz | |
| 增益 | 21.6dB | |
| 噪声系数 | 1.4dB | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 139mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 24.1dBm | |
| 工作温度 | -40℃~+105℃ | |
| 输入回波损耗 | 12dB | |
| 输出回波损耗 | 19dB | |
| IP3 | 39.8dBm | |
| 功能特性 | 线性化设计；低功耗模式 |
商品概述
TSS - 23LN+（符合RoHS标准）是一款具有关断功能的先进宽带放大器。它采用E - PHEMT技术制造，在宽频率范围内提供极高的动态范围和低噪声系数。此外，TSS - 23LN+在宽频率范围内具有良好的输入和输出回波损耗。TSS - 23LN+采用3mm x 3mm、12引脚的MCLP封装，具有非常好的热性能。
商品特性
- 高IP3，在1GHz时典型值为 +36.4 dBm
- 增益，在1GHz时典型值为21.5 dB
- 低噪声系数，在1GHz时为1.2 dB
- 低电压，+5V和+3V
- 有关断功能
应用领域
- 基站基础设施
- 有线电视
- 蜂窝通信
