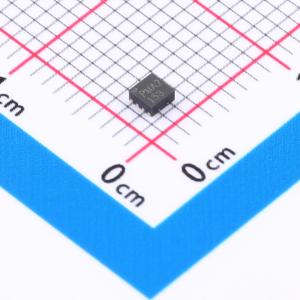

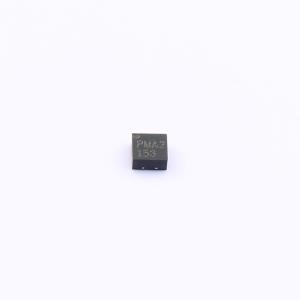

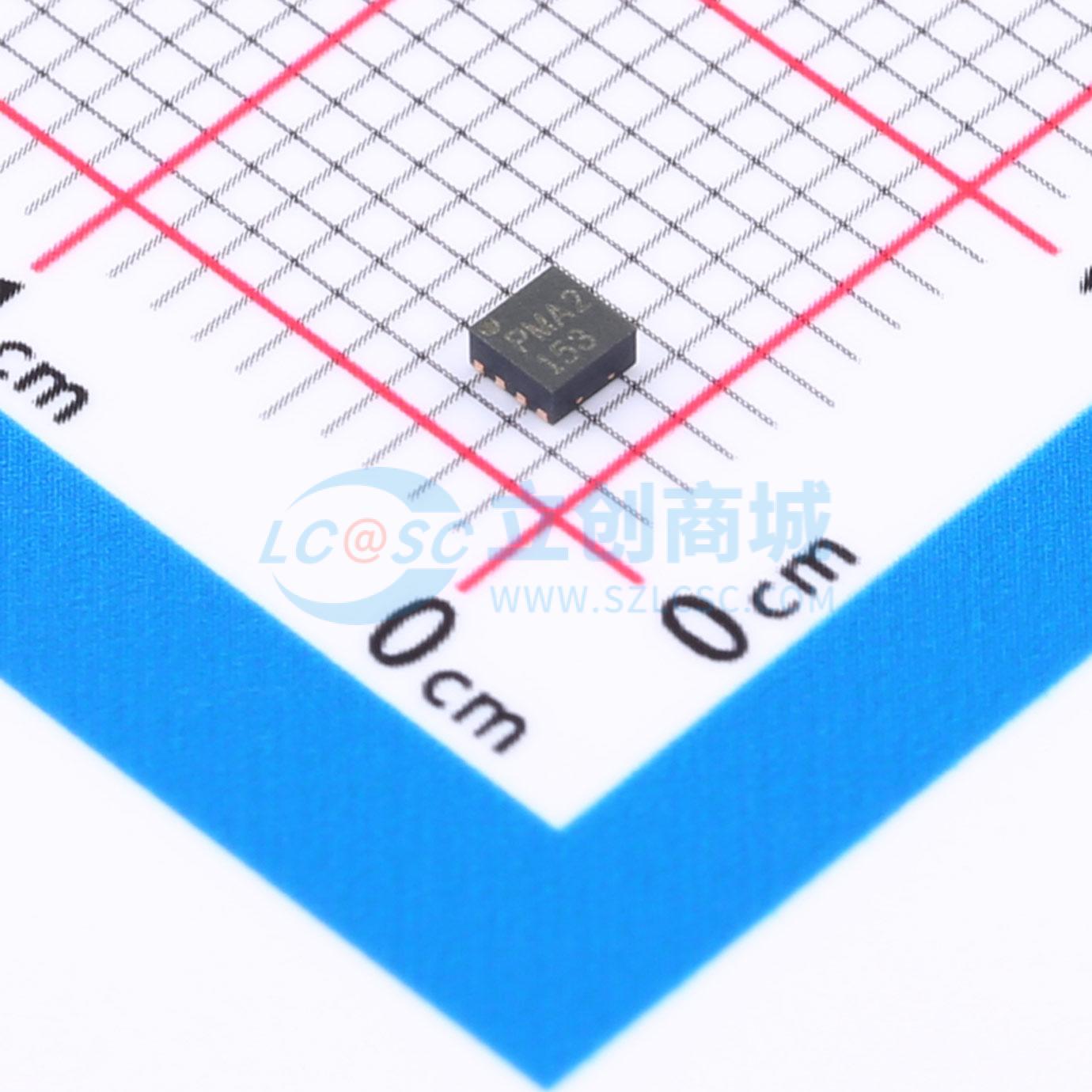

PMA2-153LN+
低噪声、宽带、高IP3单片放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款基于PHEMT的宽带、低噪声、平坦增益MMIC放大器，具有低噪声、高IP3和宽带平坦增益的独特组合，非常适合用于高灵敏度、高动态范围的接收器应用。该设计采用单+5V或+6V电源供电，与50Ω良好匹配，并采用小巧的薄型封装（2 x 2 mm，8引脚MCLP），适合密集电路板布局。
- 品牌名称
- Mini-Circuits
- 商品型号
- PMA2-153LN+
- 商品编号
- C3191226
- 商品封装
- TFDFN-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.016667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 500MHz~15GHz | |
| 增益 | 12.5dB | |
| 噪声系数 | 3.8dB | |
| 工作电压 | 5V；6V | |
| 工作电流 | 66mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 15.3dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 10.2dB | |
| 输出回波损耗 | 22.9dB | |
| IP3 | +27.7dBm | |
| 功能特性 | - |
商品概述
PMA2 - 153LN+是一款基于PHEMT（增强型赝配高电子迁移率晶体管）的宽带、低噪声、增益平坦的单片微波集成电路（MMIC）放大器。它集低噪声、高IP3和宽带平坦增益等特性于一身，非常适合用于对灵敏度和动态范围要求较高的接收机应用。该设计采用单+5V或+6V电源供电，与50Ω良好匹配，并采用2×2mm、8引脚的MCLP小型薄型封装，适用于高密度电路板布局。
商品特性
- 超宽带，0.5至15 GHz
- 宽带内增益平坦，16.7 dB，±3.3 dB
- 低噪声系数，8 GHz时为2.6 dB
- 高IP3，高达+28 dBm
应用领域
- WiFi
- WLAN
- UMTS
- LTE
- WiMAX
