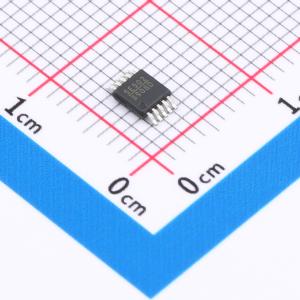

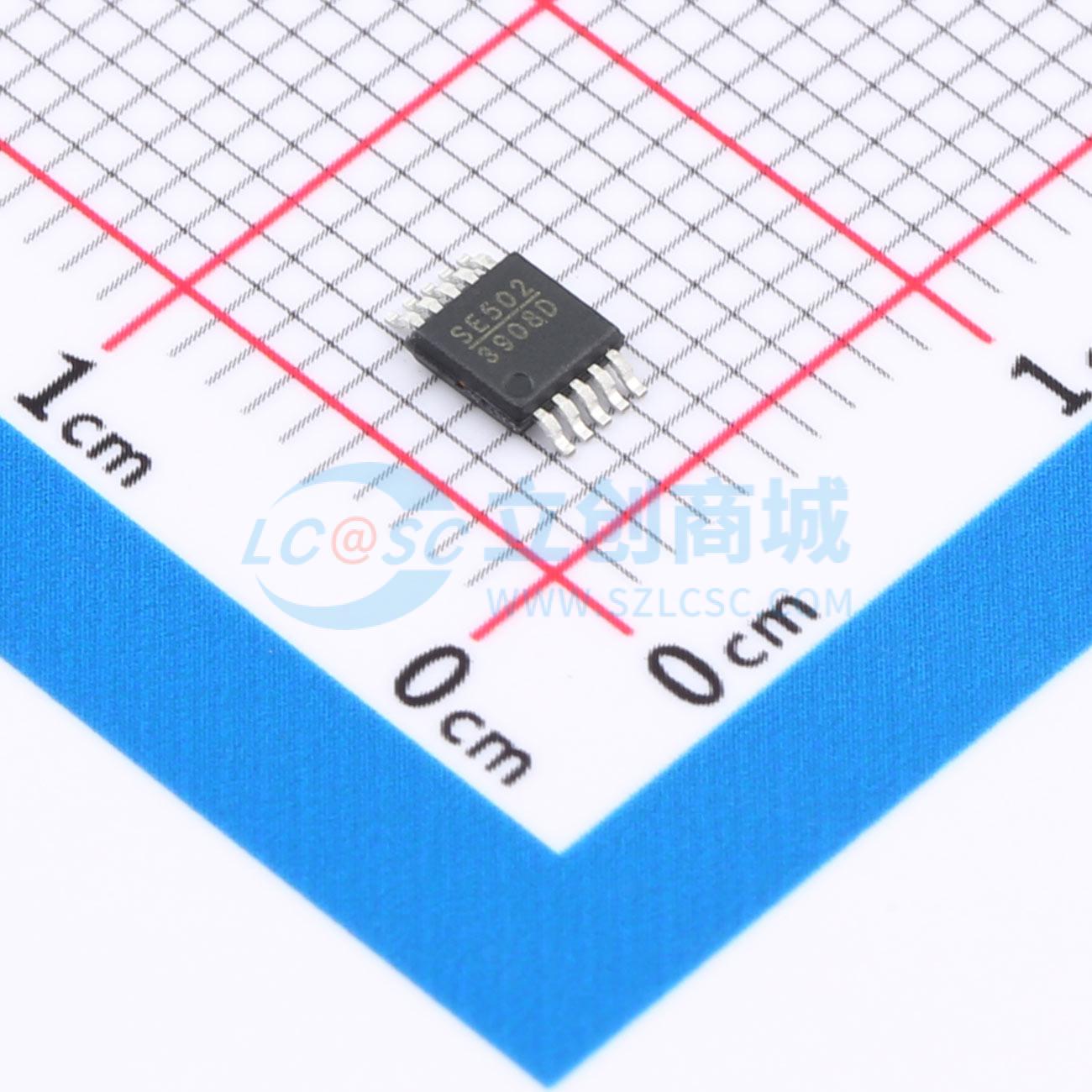

MP3908DK-LF-Z

带同步次级栅极驱动的电流模式PWM控制器

SMT扩展库PCB免费打样

描述: MP3908是一款灵活的电流模式PWM控制器，专为电源应用而优化。MP3908具备电阻可编程死区时间控制功能，可针对多种不同配置优化效率，还配备同步次级栅极驱动器。该MOSFET驱动器能够驱动电流大于10A的MOSFET
品牌名称: MPS(芯源)
商品型号: MP3908DK-LF-Z
商品编号: C3191251
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.42克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案

商品参数

商品概述

MP3908是一款灵活的电流模式PWM控制器，专为电源应用而优化。MP3908具备电阻可编程死区时间控制功能，可针对多种不同配置优化效率，还配备同步次级栅极驱动器。MOSFET驱动器能够驱动大于10A的MOSFET。其工作电流典型值为270μA，适用于离线、电信和非隔离应用。该器件集成了欠压锁定、软启动、斜率补偿和峰值电流限制等功能。在升压应用中，当输出电压低于28V时，电流检测引脚可直接连接到外部开关的漏极。这样就无需额外的电流检测元件，避免了相关的效率损失。虽然MP3908专为升压应用而设计，但也可用于其他拓扑结构，包括正激、反激和Sepic。10V栅极驱动器耐压能力在允许使用各种标准阈值器件的同时，将外部MOSFET的功率损耗降至最低。同步整流器关断后可通过外部编程设置延迟，从而能够采用次级侧同步整流。 MP3908采用节省空间的10引脚MSOP封装。

商品特性

可编程死区时间
同步次级栅极驱动
电流模式控制
10V MOSFET栅极驱动器
可驱动大于10A的MOSFET
软启动
逐周期电流限制
斜率电流补偿
无损电流检测（VISENSE < 28V）
50μA关断电流
典型工作电流270μA
250KHz恒定频率工作
适用于升压、SEPIC、反激和正激拓扑结构
采用10引脚MSOP封装

应用领域

PoE PD电源
电视CCFL电源生成
电信隔离电源
砖式模块
离线控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~10V
	输出电压	-
	开关频率	220kHz~300kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	反激式；升压式；SEPIC；正激式
	静态电流(Iq)	270uA
	开关管(内置/外置)	外置
	输出类型	可调
