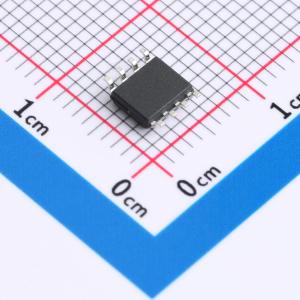

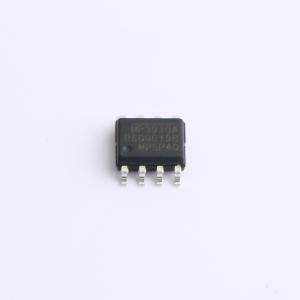

温馨提醒：图片仅供参考，商品以实物为准
MP3910AGS-Z
9V~14V
SMT扩展库PCB免费打样
- 描述
- MP3910A是一款峰值电流模式PWM控制器，可驱动能够处理超过10A电流的外部MOSFET。其典型工作电流为400μA，适用于非隔离和隔离应用中的反激、升压电路。电流模式控制本质上提供了简单的环路补偿和逐周期电流限制功能。它具备欠压锁定、软启动和斜率补偿功能，可最大程度减少外部元件数量。MP3910A虽专为反激应用而设计，但也可用于其他拓扑结构，包括升压、正激和Sepic电路。1A栅极驱动器可最大程度降低外部MOSFET的功率损耗，同时允许使用各种标准阈值器件。此外，MP3910A具备脉冲跳跃模式功能，可提高轻载或空载时的效率。它还针对过负载保护（OLP）、过压保护（OVP）和短路保护（SCP）情况提供打嗝保护功能。MP3910A采用SOIC8封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3910AGS-Z
- 商品编号
- C3192864
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~14V | |
| 开关频率 | 30kHz~400kHz | |
| 最大占空比 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 升压式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+125℃@(TJ) | |
| 工作模式 | PWM 调制 | |
| 反馈方式 | 副边反馈 |
商品概述
MP3910A是一款峰值电流模式PWM控制器，可驱动能够处理超过10A电流的外部MOSFET。其典型工作电流为400μA，适用于非隔离和隔离应用中的反激、升压电路。 电流模式控制本质上提供了简单的环路补偿和逐周期电流限制功能。它具备欠压锁定、软启动和斜率补偿功能，可最大程度减少外部元件数量。 MP3910A虽专为反激应用而设计，但也可用于其他拓扑结构，包括升压、正激和Sepic电路。1A栅极驱动器可最大程度降低外部MOSFET的功率损耗，同时允许使用各种标准阈值器件。此外，MP3910A具备脉冲跳跃模式功能，可提高轻载或空载时的效率。它还针对过负载保护（OLP）、过压保护（OVP）和短路保护（SCP）情况提供打嗝保护功能。 MP3910A采用SOIC8封装。
商品特性
- 9V至14V电源电压范围
- 1A MOSFET栅极驱动器
- 外部软启动
- 轻载时脉冲跳跃操作
- 可编程开关频率（30kHz至400kHz）
- 逐周期电流限制
- 过压保护
- 短路保护
- 过温保护
- 采用SOIC8封装
应用领域
- 电信隔离电源
- 砖式模块
- 离线控制器
- 通用升压应用
- 以太网供电（PoE）设备
