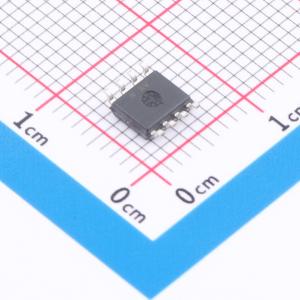

温馨提醒：图片仅供参考，商品以实物为准

MAX635ACSA+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于5mW至500mW范围内的最小元件DC-DC转换。低功率应用仅需一个二极管、输出滤波电容和一个低成本电感。对于更高功率的应用，需要一个额外的MOSFET和驱动器。芯片上包含低电池检测电路。可分别预设为-5V、-12V和-15V输出，也可以通过添加2个电阻将稳压器设置为其他电平。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX635ACSA+
商品编号: C3192885
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.213克(g)

商品参数

商品概述

MAx635/MAx636/MAx637反相开关稳压器设计用于5mW至500mW范围内的最小组件DC-DC转换。低功耗应用只需要一个二极管、输出滤波电容和低成本电感。对于更高功率的应用，还需要额外的MOSFET和驱动器。芯片上包含了低电池检测电路。MAx635/636/637分别预设为-5V、-12V和-15V输出。然而，通过添加两个电阻，稳压器可以设置为其他电压水平。Maxim制造了广泛的升压、降压和反相DC-DC转换器，具有逻辑电平关断、可调振荡器频率和外部MOSFET驱动等功能。

应用领域

最小元件数，高效率直流-直流转换器
移动仪器
电池电源转换
板级直流-直流转换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.3V~16.5V
	输出电压	-
	输出电流	500mA
	开关频率	50kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调和固定
