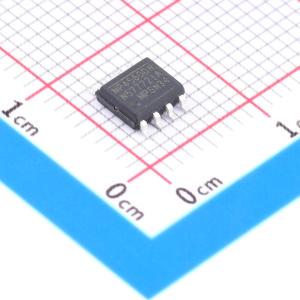

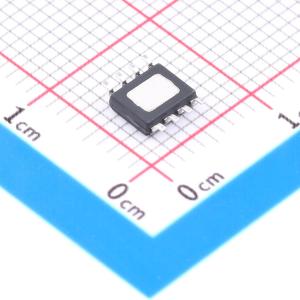

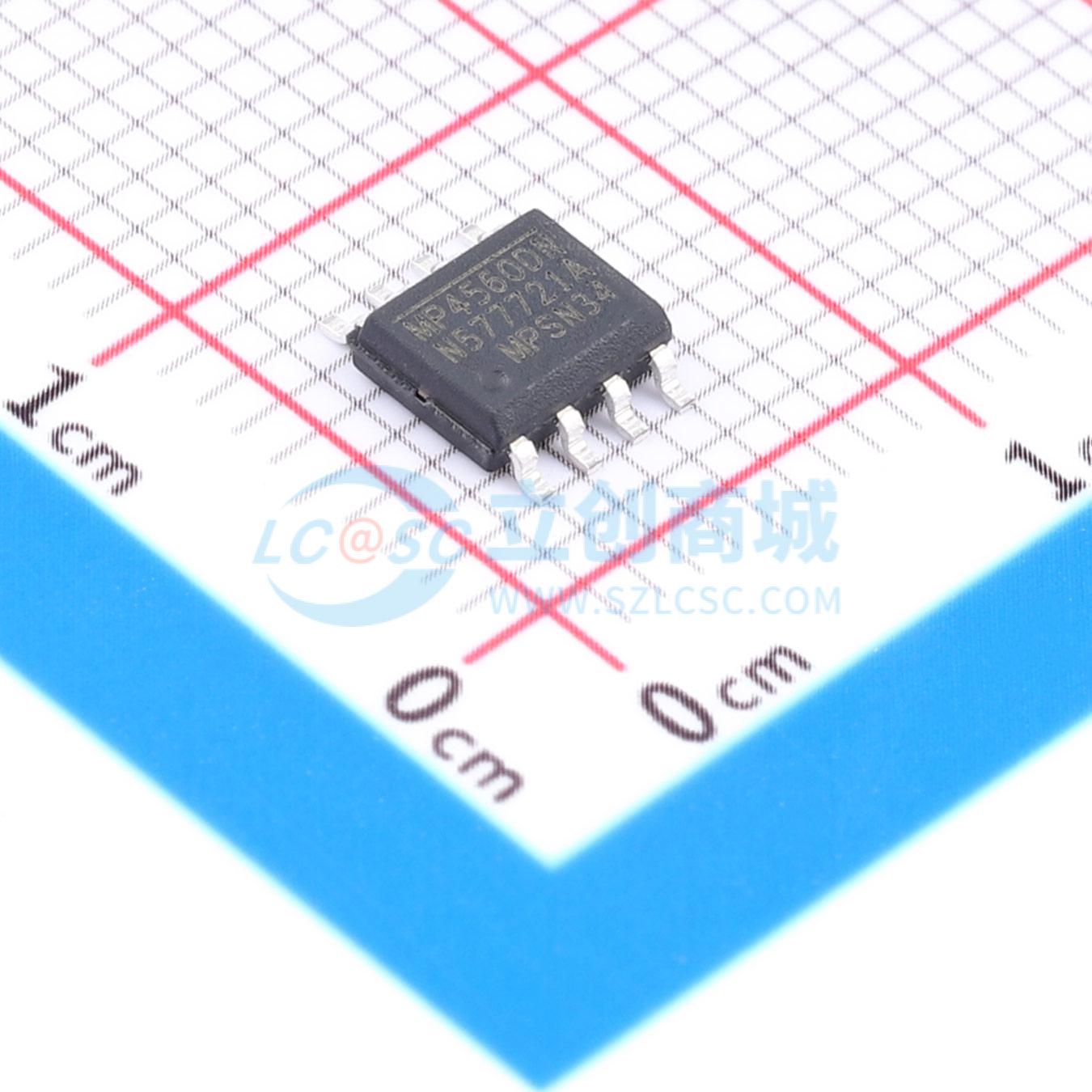

MPQ4560DN-LF-Z
2A、2MHz、55V降压转换器
SMT扩展库PCB免费打样
- 描述
- MPQ4560是一款高频降压型开关稳压器，集成了高端高压功率MOSFET。它采用电流模式控制，可提供2A输出，具有快速的环路响应和易于补偿的特性。3.8V至55V的宽输入电压范围适用于各种降压应用，包括汽车输入环境中的应用
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4560DN-LF-Z
- 商品编号
- C3192949
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~55V | |
| 输出电压 | 800mV~52V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 140uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4560是一款高频降压型开关稳压器，集成了高端高压功率MOSFET。它采用电流模式控制，可提供2A输出，具有快速的环路响应和易于补偿的特点。 3.8V至55V的宽输入范围适用于各种降压应用，包括汽车输入环境中的应用。12μA的关断模式电源电流使其适用于电池供电的应用。 通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。 频率折返功能可防止启动期间电感电流失控，热关断功能可确保可靠、容错的运行。 MPQ4560以2MHz的频率进行开关，可避免电磁干扰问题，例如AM收音机和ADSL应用中出现的问题。 MPQ4560提供3mm x 3mm QFN10和SOIC8E小型封装。
商品特性
- 保证工业和汽车温度范围限制
- 3.8V至55V宽工作输入范围
- 250mΩ内部功率MOSFET
- 高达2MHz可编程开关频率
- 140μA静态电流
- 陶瓷电容稳定
- 内部软启动
- 高达95%的效率
- 输出电压可在0.8V至52V之间调节
- 提供QFN10（3mmx3mm）和SOIC8E封装
- 通过AEC-Q100认证
应用领域
- 高压功率转换
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
