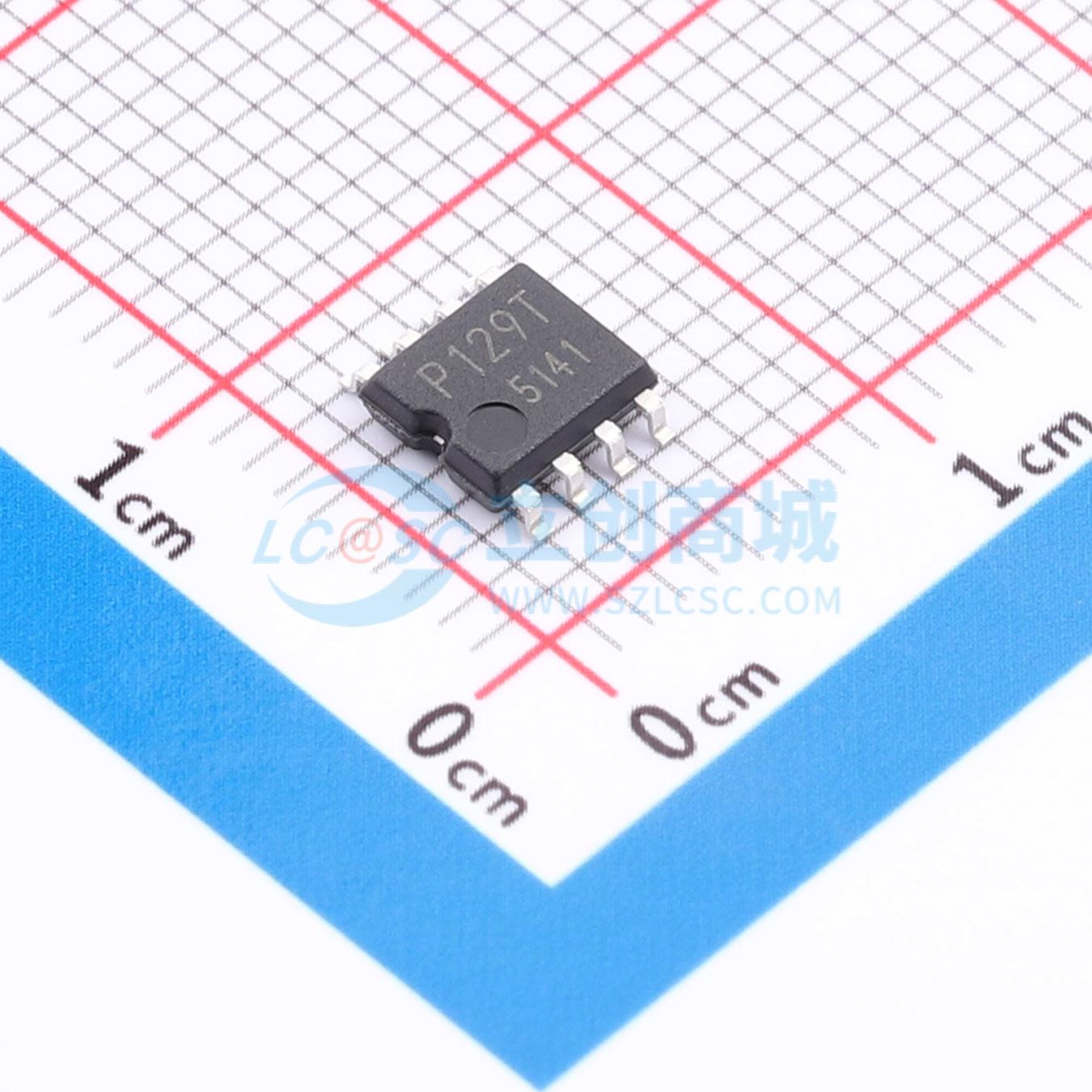

温馨提醒：图片仅供参考，商品以实物为准

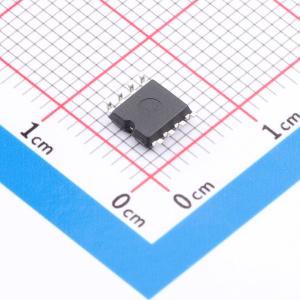

BM2P129TF-E2

PWM型AC/DC转换器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于交直流转换的脉宽调制（PWM）型直流-直流（DC/DC）转换器，为所有包含电源插座的产品提供了理想的系统解决方案。它简化了专注于非隔离设备的高效转换器设计。该系列内置了可承受650V/800V的高压启动电路，有助于降低功耗。由于将用于开关的电流检测电阻集成在内部，可设计成小功率电源。采用电流模式控制，每个周期都能限制电流，在带宽和瞬态响应方面表现出色。开关频率固定为100kHz，芯片还具备跳频功能，有助于降低电磁干扰（EMI）。此外，内置可承受650V/800V的超结MOSFET，使设计更加简便。
品牌名称: ROHM(罗姆)
商品型号: BM2P129TF-E2
商品编号: C3192971
商品封装: SOIC-8-175mil
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

	属性	参数值
	最大占空比	75%
	晶体管耐压	650V
	拓扑结构	降压式
	特性	欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+105℃

商品概述

用于交直流转换的脉宽调制（PWM）型直流-直流（DC/DC）转换器，为所有包含电源插座的产品提供了理想的系统解决方案。它简化了专注于非隔离设备的高效转换器设计。该系列内置了可承受650V/800V的高压启动电路，有助于降低功耗。由于将用于开关的电流检测电阻集成在内部，可设计成小功率电源。采用电流模式控制，每个周期都能限制电流，在带宽和瞬态响应方面表现出色。开关频率固定为100kHz，芯片还具备跳频功能，有助于降低电磁干扰（EMI）。此外，内置可承受650V/800V的超结MOSFET，使设计更加简便。

商品特性

PWM频率：100kHz
PWM电流模式方法
跳频功能轻载时突发模式工作
内置650V/800V启动电路
内置650V/800V开关MOSFET
VCC引脚欠压保护
VCC引脚过压保护
每周期过流限制功能软启动功能

应用领域

LED灯
空调
清洁电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	8V~12.98V
	开关频率	94kHz~106kHz
	输出电流	1.3A
	耗散功率(Pd)	560mW
