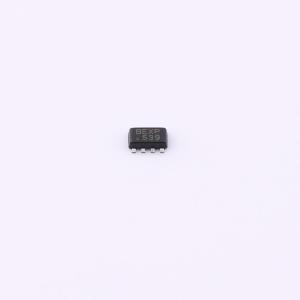

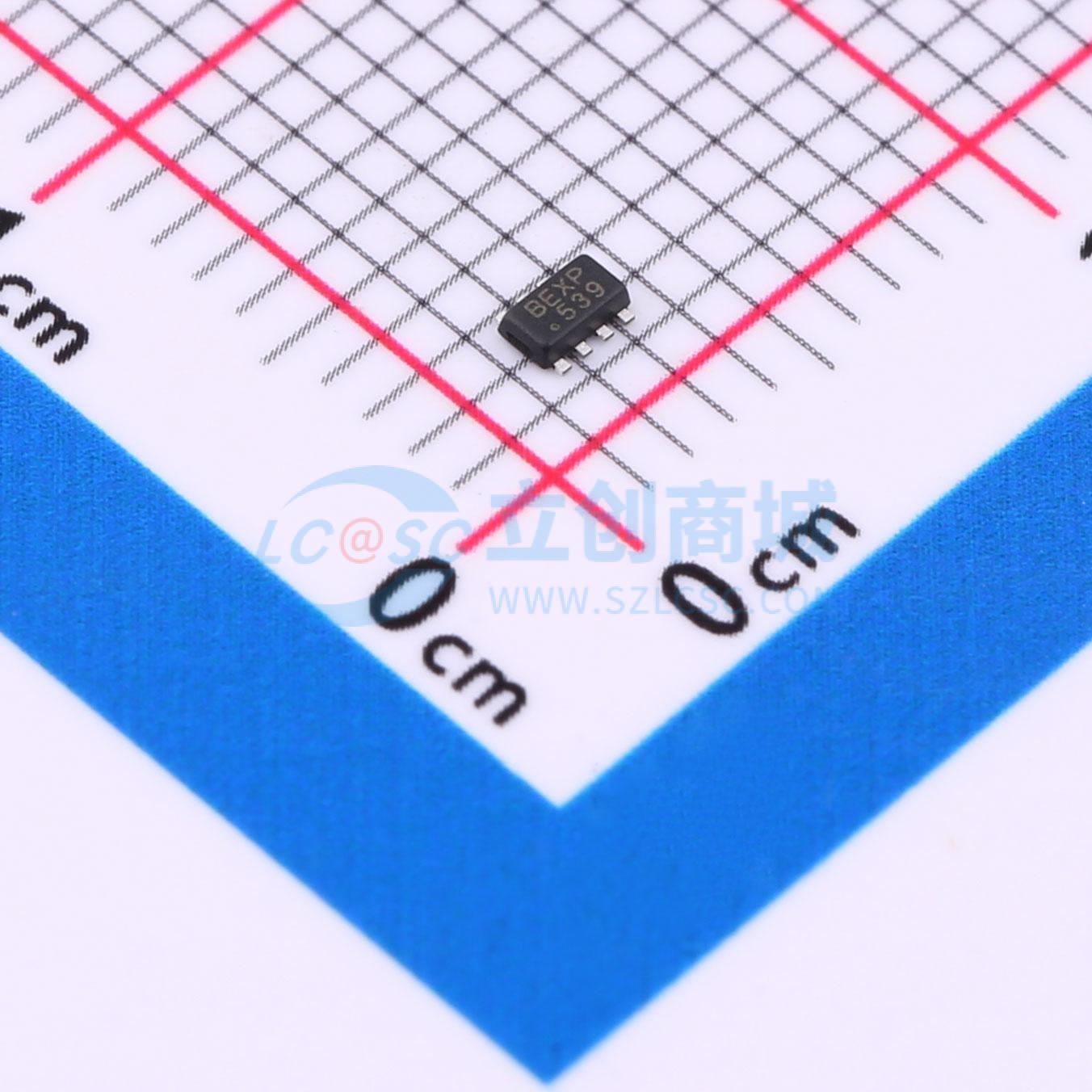

MP2182GTL-Z
具备软启动和电源正常指示功能的2A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入7V以内，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2182GTL-Z
- 商品编号
- C3193214
- 商品封装
- SOT-583
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 21uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2182 是一款单片降压型开关模式转换器，内置功率 MOSFET。它能在 2.5V 至 5.5V 的输入电压下实现 2A 的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至 0.6V。 恒定导通时间（COT）控制方案可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MP2182 采用超小型 SOT583 封装，仅需少量常用的标准外部元件。 MP2182 非常适合广泛的应用，包括高性能 DSP、无线电源、便携式和移动设备以及其他低功耗系统。
商品特性
- 低静态电流（IQ）：21μA
- 1.2MHz 开关频率
- 用于电源排序的使能（EN）引脚
- 1% 的反馈（FB）精度
- 2.5V 至 5.5V 宽工作输入范围
- 输出电压可从 0.6V 开始调节
- 高达 2A 的输出电流
- 80mΩ 和 40mΩ 内置功率 MOSFET 开关
- 100% 占空比导通
- 输出放电、输出过压保护（VO OVP）
- 外部软启动控制
- 带打嗝模式的短路保护
- 电源正常（Power Good）信号
- 采用 SOT583 封装
应用领域
- 无线/网卡
- 便携式仪器
- 电池供电设备
- 低电压 I/O 系统电源
- 多功能打印机
