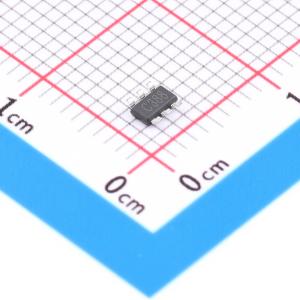

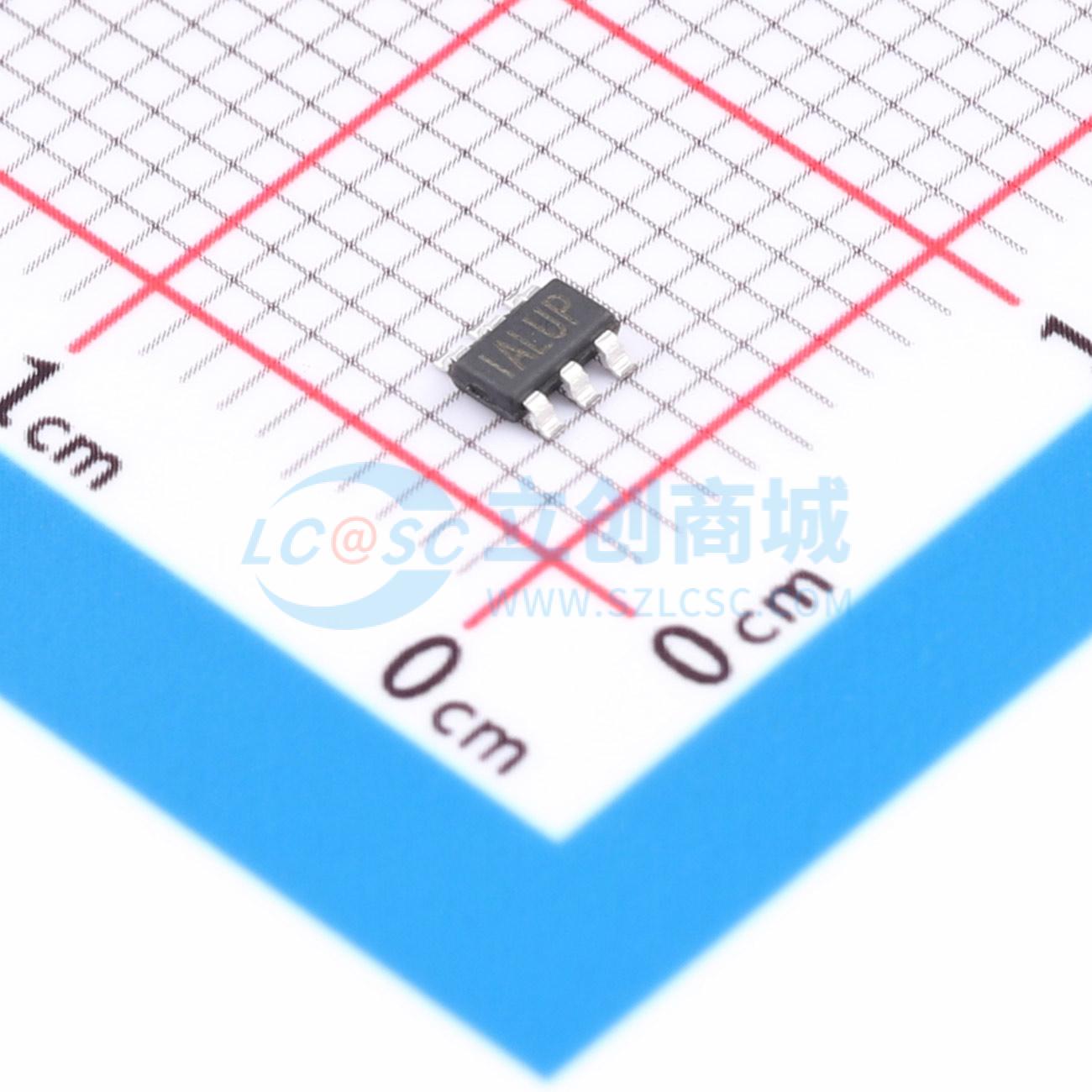

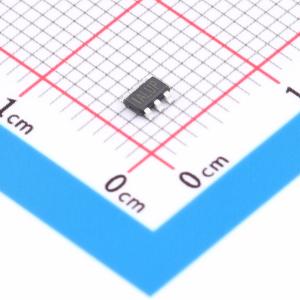

MP1470HGJ-Z
降压型 2A 4.7V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP1470H是一款高效率、2A、16V、1MHz的同步整流降压转换器,内部集成MOSFET。它提供了一个非常紧凑的解决方案,可在宽输入电压范围内实现2A的连续输出电流,具有出色的负载和线路调节性能。该器件具有固定1MHz的开关频率,支持电流模式操作,提供快速瞬态响应和环路稳定化。保护功能包括过流保护和热关断。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1470HGJ-Z
- 商品编号
- C3194276
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 14.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.7V~16V | |
| 输出电压 | 800mV~14.4V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
MP1470H是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它能在宽输入电源范围内实现2A连续输出电流，提供非常紧凑的解决方案，且具备出色的负载和线性调节能力。MP1470H采用同步模式工作，可在输出电流负载范围内实现更高效率。 电流模式操作提供快速瞬态响应，并简化环路稳定。 保护功能包括过流保护和热关断。 MP1470H仅需少量易于获取的标准外部元件，采用节省空间的6引脚TSOT23封装。
商品特性
- 4.5V至16V宽工作输入范围
- 110mΩ/57mΩ低RDS(ON)内置功率MOSFET
- 专有开关损耗降低技术
- 高效同步模式操作
- CCM模式下固定1MHz开关频率
- 内置AAM省电模式，轻载时实现高效率
- 内置软启动
- 过流保护和打嗝模式
- 热关断
- 输出可从0.8V调节
- 采用6引脚TSOT - 23封装
应用领域
- 游戏机
- 数字机顶盒
- 平板电视和显示器
- 通用用途
