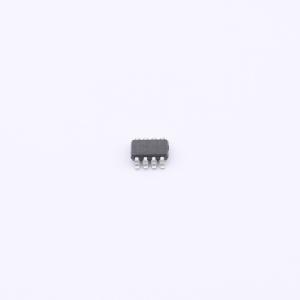

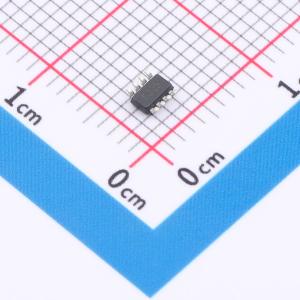

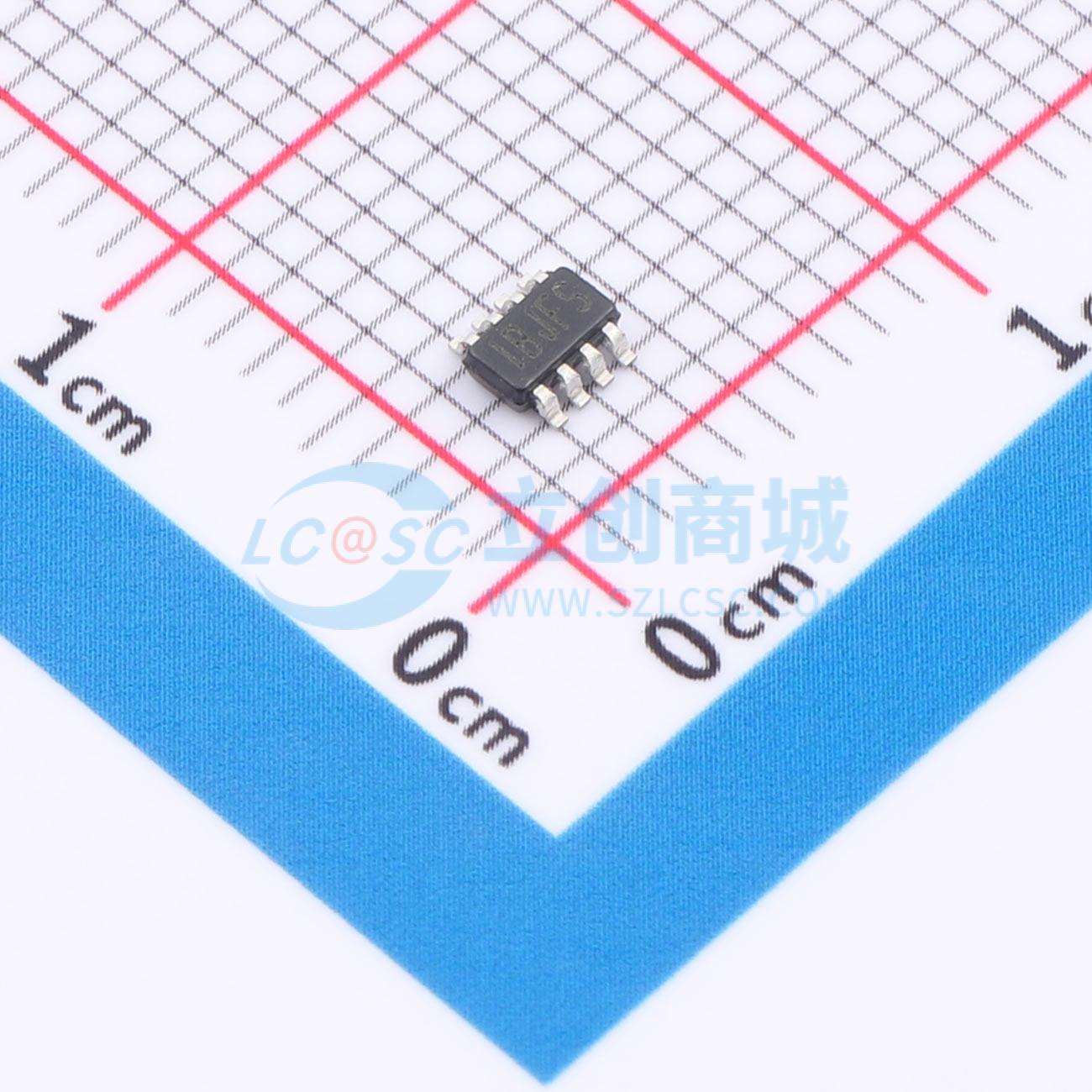

MPQ3362GJ-AEC1-Z
单串，输入电压最小值3V，36V升压型LED驱动器
SMT扩展库PCB免费打样
- 描述
- 是一款固定频率驱动器，适用于低电流和高电流升压应用。低至0.2V的反馈电压在白光LED驱动应用中可提供更高的效率。该器件可将输出电压调节至36V，效率高达95%。电流模式调节和外部补偿组件使控制环路能够在各种输入电压下进行优化。支持在同一引脚上进行模拟调光和PWM调光。2kHz的输入调光频率激活PWM调光，而大于5kHz的输入调光频率激活模拟调光。软启动、逐周期电流限制和输入欠压锁定（UVLO）保护可防止敏感的外部电路在启动或潜在的过载电流情况下受到损坏或过度应力。采用TSOT23-8封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ3362GJ-AEC1-Z
- 商品编号
- C3194306
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.22125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~36V | |
| 开关频率 | 200kHz~2.2MHz | |
| 通道数 | 1 | |
| 输出电压 | 36V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 4A | |
| 调光 | 模拟；PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
MPQ3362 是一款固定频率驱动器，非常适合低电流和高电流升压应用。低至 0.2V 的反馈电压在白光 LED 驱动应用中可提供更高的效率。 该器件可将输出电压调节至最高 36V，效率高达 95%。电流模式调节和外部补偿组件使 MPQ3362 控制环路能够在各种输入电压下实现优化。 MPQ3362 在同一引脚支持模拟调光和 PWM 调光。-2kHz 的输入调光频率激活 PWM 调光，而 λ > 5kHz 的输入调光频率激活模拟调光。 软启动、逐周期电流限制和输入欠压锁定 (UVLO) 保护功能可防止敏感的外部电路在启动或潜在过载电流情况下受到损坏或过度应力。 MPQ3362 采用 TSOT23-8 封装。
商品特性
- 3V 至 36V 输入电压范围
- 4A 峰值电流限制
- 0.3μA 关断电流
- 低至 200mV 反馈电压
- 可配置 200kHz 至 2.2MHz 开关频率 (fSW)
- 内部 80mΩ、40V 功率开关
- 高效率
- 模拟和 PWM 调光
- 欠压锁定 (UVLO) 保护
- LED 开路/短路保护
- 反馈 (FB) 短路保护
- 软启动操作
- 热关断
- 采用 TSOT23-8 封装
- 符合 AEC1-Q100 标准
应用领域
- 汽车背光显示
- 中型 LCD 背光
- 通用照明
