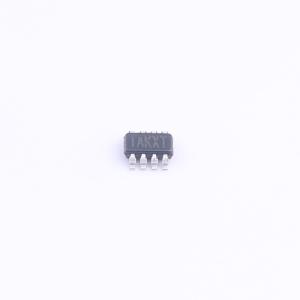

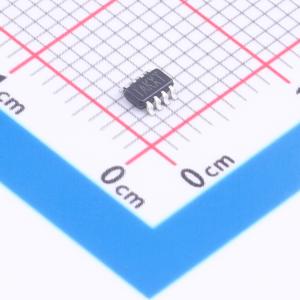

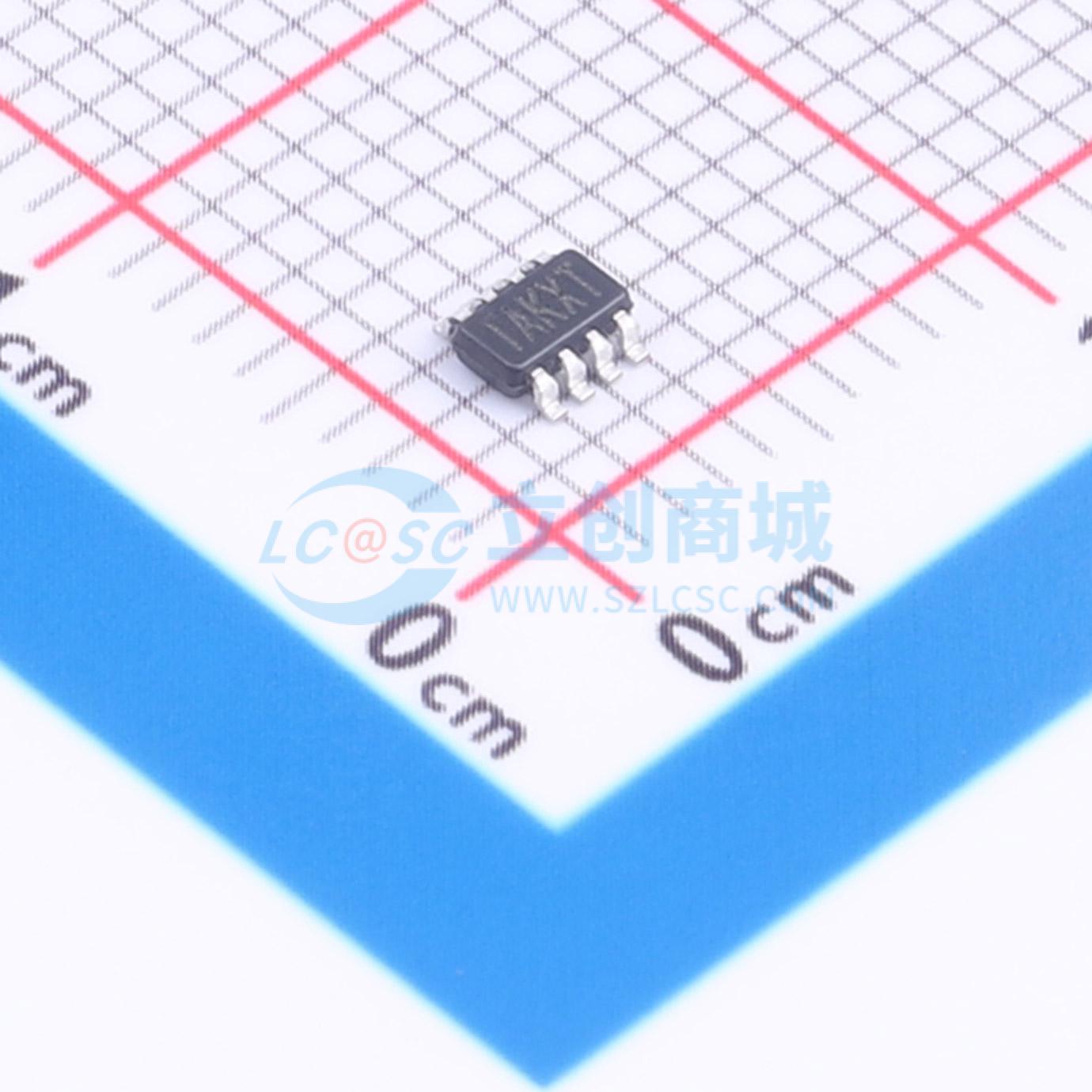

MP2122AGJ-Z

6V, 2A, 低静态电流, 双路同步降压稳压器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2122AGJ-Z
商品编号: C3194324
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.076433克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2122A 是一款内置补偿、1MHz 固定频率、双路 PWM 同步降压稳压器，具备先进的轻载模式。MP2122A 的输入电压范围为 2.7V 至 6V，可生成低至 0.608V 的输出电压，静态电流为 45μA，非常适合为单节锂离子 (Li+) 电池供电的便携式设备供电。 MP2122A 集成了两个 80mΩ 的高端开关和 35mΩ 的同步整流器，无需外部肖特基二极管即可实现高效率。峰值电流模式控制和内部补偿可减少所需的外部元件数量。全面的保护功能包括逐周期限流和热关断。 MP2122A 采用 8 引脚 TSOT23 封装。

商品特性

双路 2A 输出电流
峰值效率 >93%
轻载效率 >80%
先进的轻载模式
2.7V 至 6V 宽工作输入范围
80mΩ 和 35mΩ 内部功率 MOSFET
1MHz 固定开关频率
输出电压可在 0.608V 至输入电压之间调节
180° 移相操作
100% 占空比操作
45μA 静态电流
逐周期过流保护 (OCP)
带打嗝模式的短路保护 (SCP)
热关断
采用 TSOT23 - 8 封装

应用领域

小型/手持设备
DVD 驱动器
便携式仪器
智能手机和功能手机
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	608mV~5.5V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	45uA
	开关管(内置/外置)	内置
	输出类型	可调
