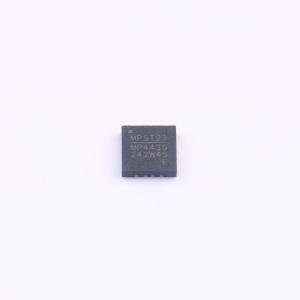

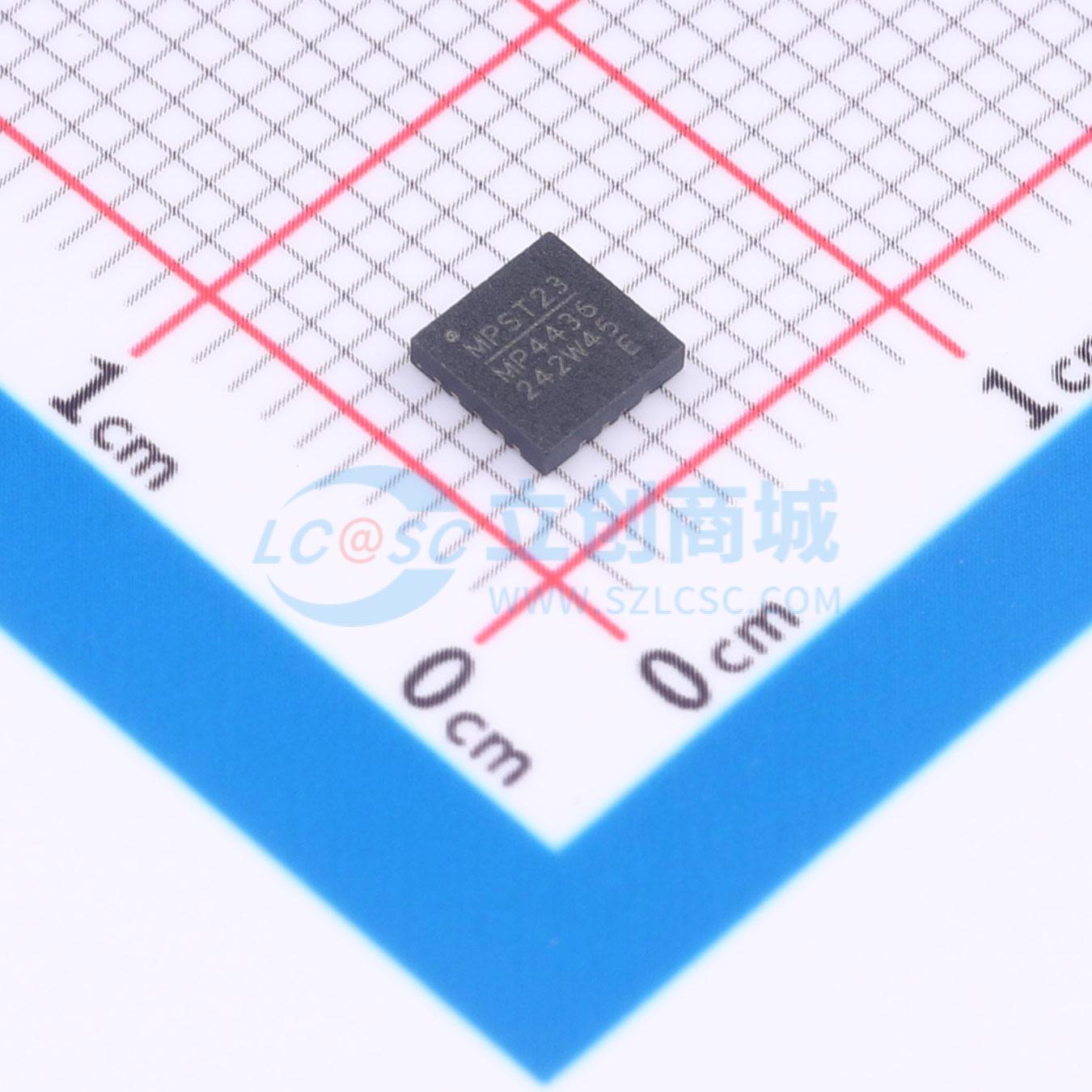

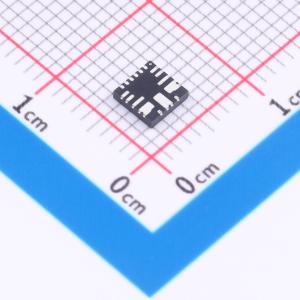

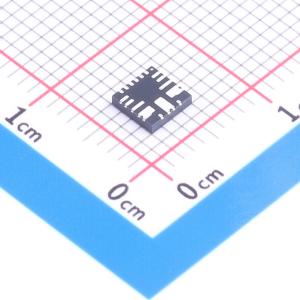

温馨提醒：图片仅供参考，商品以实物为准
MPQ4436GRE-Z
降压型 6A 3.3V~45V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4436GRE-Z
- 商品编号
- C3199334
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 4.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~45V | |
| 输出电压 | 815mV~45V | |
| 输出电流 | 6A | |
| 开关频率 | 470kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 18uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；频率同步；可调软启动；EMI优化(抖频模式)；工作状态指示；打嗝限流 |
商品概述
MPQ4436/4436A是一款频率可编程的同步降压开关稳压器，集成了内部高端和低端功率MOSFET。它可提供6A（或更低）的高效输出，并采用电流模式控制以实现快速环路响应。其3.3V至45V的宽输入范围适用于汽车输入环境中的各种降压应用。1.7μA的关断模式静态电流使该器件可用于电池供电的应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。开漏电源良好信号指示输出电压在其标称电压的93%至106%范围内。频率折返有助于防止启动期间电感电流失控。热关断功能提供可靠的容错操作。该器件还提供高占空比和低压差模式，适用于汽车冷启动条件。MPQ4436/4436A采用QFN - 20（4mmx4mm）封装。
商品特性
- 3.3V至45V宽工作电压范围
- 6A连续输出电流
- 1.7μA低关断电源电流
- 18μA睡眠模式静态电流
- 内部48mΩ高端和20mΩ低端MOSFET
- 350kHz至1000kHz可编程开关频率，适用于汽车电池应用
- 可同步至外部时钟
- 多相能力
- 异相同步时钟输出
- 可选频率扩展频谱（FSS）以降低EMI（MPQ4436：非FSS版本；MPQ4436A：FSS版本）
- 对称VIN以降低EMI
- 电源良好输出
- 外部软启动
- 100ns最小导通时间
- 可选先进异步模式（AAM）或强制连续导通模式（FCCM）
- 低压差模式
- 打嗝式过流保护
- 采用QFN - 20（4mmx4mm）封装
- 采用可焊侧翼封装
- 符合AEC - Q100 1级标准
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 高级驾驶辅助系统
- 工业电源系统
