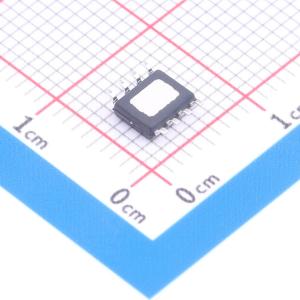

温馨提醒：图片仅供参考，商品以实物为准
MP38894DN-LF-Z
MP38894DN-LF-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MPS(芯源)
- 商品型号
- MP38894DN-LF-Z
- 商品编号
- C3199751
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 4.5A | |
| 开关频率 | 420kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP38894是一款单片降压开关模式转换器，内置功率MOSFET。在宽输入电源范围内，它能实现4.5A的连续输出电流，具备出色的负载和线性调节能力。 电流模式操作可提供快速瞬态响应，并简化环路稳定设计。 故障保护功能包括逐周期电流限制和热关断。 MP38894仅需少量易于获取的标准外部元件，采用带散热焊盘的8引脚SOIC封装。
商品特性
- 4.5V至42V宽工作输入范围
- 4.5A连续输出电流
- ±1.5%反馈电压（Vfb）精度
- 100mΩ内置功率MOSFET开关
- 可同步栅极驱动器
- 效率高达95%
- 固定420kHz频率，可同步至1.5MHz
- 带打嗝式重试功能的逐周期过流保护
- 热关断
- 输出电压可在0.8V至15V之间调节
- 使用低等效串联电阻（ESR）输出陶瓷电容时稳定
- 采用热增强型8引脚SOIC封装
应用领域
- 数字机顶盒
- 个人视频录像机
- 宽带通信
- 平板电视和显示器
