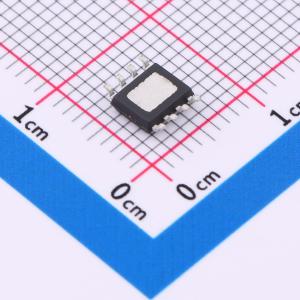

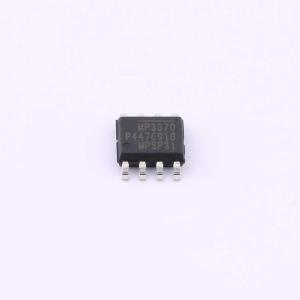

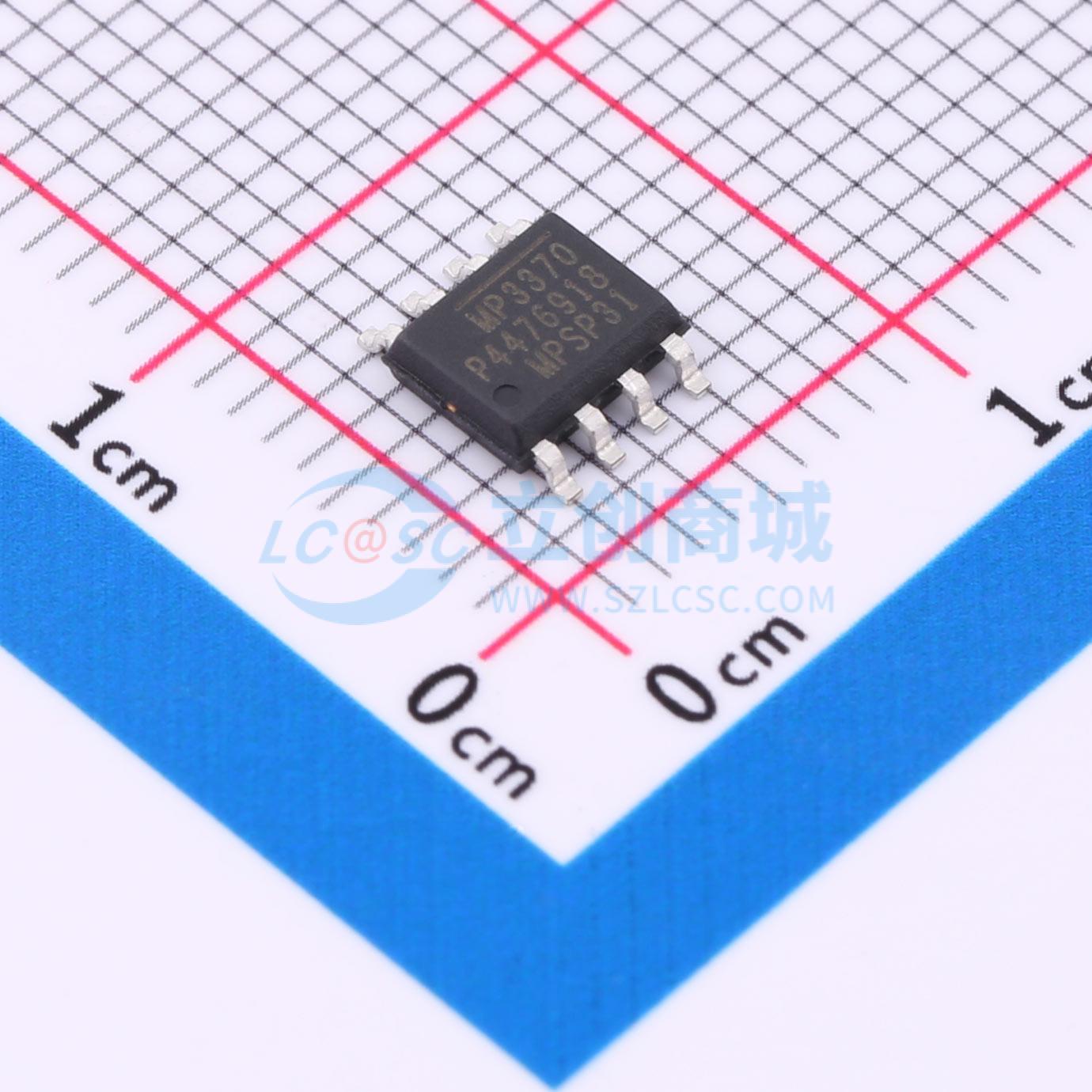

MP3370GN-Z
单串输出，38V输出电压，带电流源的升压型LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带电流源的固定频率升压转换器，非常适合中高电流升压LED驱动应用。可调节输出电压高达38V，以驱动更多LED；采用集成100mΩ/50V低端MOSFET。峰值电流模式调节和外部补偿组件允许在各种输入电压、输出电压和负载电流应用中优化控制回路。内部软启动、逐周期电流限制和输入欠压锁定可防止在启动和故障条件下对敏感外部电路造成过应力或损坏。支持PWM调光和模拟调光，适用于灵活的调光应用。采用具有散热焊盘的热增强型SOIC8-EP封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3370GN-Z
- 商品编号
- C3199754
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.5V~36V | |
| 开关频率 | 400kHz | |
| 通道数 | 1 | |
| 输出电压 | 3V~38V | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2.5% |
商品概述
MP3370 是一款带电流源的固定频率升压转换器。它非常适合中高电流升压 LED 驱动应用。 MP3370 可将输出电压调节至最高 38V，通过集成的 100mΩ/50V 低端 MOSFET 驱动更多 LED。峰值电流模式调节和外部补偿组件使 MP3370 控制环路能够在各种输入电压、输出电压和负载电流应用中实现优化。内部软启动、逐周期电流限制和输入欠压锁定功能可防止在启动和故障条件下对敏感外部电路造成过应力或损坏。 MP3370 支持 PWM 调光和模拟调光，适用于灵活的调光应用。 MP3370 采用带散热焊盘的热增强型 SOIC8-EP 封装。
商品特性
- 输入范围为 3.5V 至 36V
- 峰值电流限制超过 3A
- 内部 100mΩ 50V 功率开关
- 模拟/PWM 调光
- 高效率
- 欠压锁定保护
- LED 开路/短路保护
- 电感/二极管短路保护
- 43.5V 过压保护
- 软启动操作
- 热关断
- SOIC8-EP 封装
应用领域
- 中型 LCD 背光源
- 通用照明
