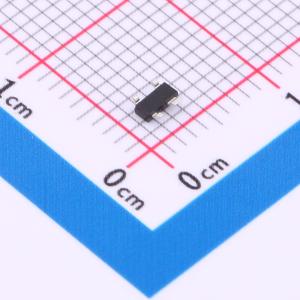

BFU520R

NPN 电流:30mA 电压:12V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: NXP(恩智浦)
商品型号: BFU520R
商品编号: C3199768
商品封装: SOT-143B
包装方式: 编带
商品毛重: 1.125克(g)

商品参数

商品概述

BFU520是NPN型硅射频晶体管，属于BFU5晶体管系列，采用塑料4引脚双发射极SOT143B封装，支持最高2 GHz频率下的小信号到中等功率应用。Tsp为集电极引脚焊接点温度，Tsp与环境温度的关系为Tsp = Tamb + P × Rth(sp-a)，式中P为功耗，Rth(sp-a)为焊接点与环境之间的热阻，Rth(sp-a)由应用的热传导性能决定，热传导性能由应用板材料、电路板布局以及使用环境决定，除特殊说明外，参数测试环境为环境温度25℃

商品特性

适用于高速低噪声应用场景
具备低噪声、高击穿特性
符合AEC-Q101认证要求
900 MHz下最小噪声系数为0.65 dB
900 MHz下最大稳定增益为20 dB
采用特征频率为11 GHz的硅工艺

应用领域

需要高电源电压、高击穿电压的场景
最高2 GHz的宽带放大器
ISM应用的低噪声放大器
ISM频段振荡器

	属性	参数值
	商品目录	三极管(BJT)
	晶体管类型	NPN
	集电极电流(Ic)	30mA
	集射极击穿电压(Vceo)	12V
	耗散功率(Pd)	450mW
	直流电流增益(hFE)	60

	属性	参数值
	特征频率(fT)	10.5GHz
	集电极截止电流(Icbo)	1nA
	工作温度	-40℃~+150℃
	射基极击穿电压(Vebo)	3V
	数量	1个NPN
