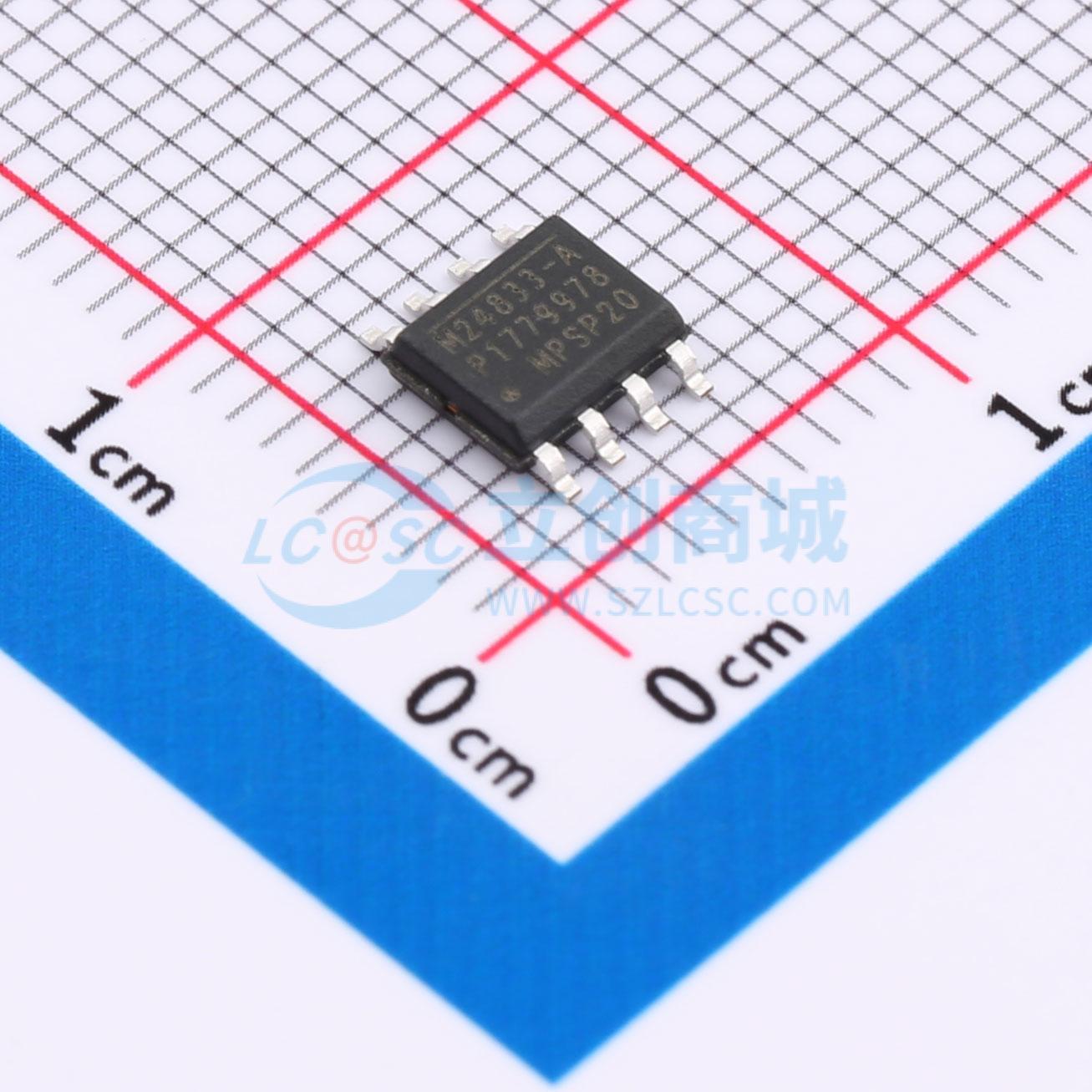

温馨提醒：图片仅供参考，商品以实物为准

MP24833-AGN-Z

55V、3A，白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款55V、3A的白光LED驱动器，适用于降压、反相升压/降压和升压应用。能在较宽的输入电源范围内实现3A的输出电流，并具有出色的负载和线性调节能力。电流模式操作提供快速瞬态响应，并易于实现环路稳定。具备全面的保护功能，包括热关断、逐周期峰值电流限制、开路保护和输出短路保护（SCP）。将直流和PWM调光功能集成到一个控制引脚中。独立的输入参考接地引脚允许对正负电源转换进行直接使能和/或调光控制。仅需最少数量的现成标准外部组件，采用SOIC-8 EP封装。
品牌名称: MPS(芯源)
商品型号: MP24833-AGN-Z
商品编号: C3199752
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

MP24833 - A 是一款 55V、3A 的白光 LED 驱动器，适用于降压、反相升降压和升压应用。在较宽的输入电源范围内，MP24833 - A 可实现 3A 的输出电流，并具备出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。完整的保护功能包括热关断、逐周期峰值电流限制、开路保护和输出短路保护（SCP）。 MP24833 - A 将直流和 PWM 调光功能集成到单个控制引脚中。独立的输入参考接地引脚可实现正到负电源转换的直接使能和/或调光控制。 MP24833 - A 仅需少量易于获取的标准外部元件，采用 SOIC - 8 EP 封装。

商品特性

最大输出电流 3A
独特的升降压操作（降压 - 升压模式）
降压应用（降压模式）的宽 4.5V 至 55V 工作输入范围
0.15Ω 内部功率 MOSFET 开关
固定 210kHz 开关频率
模拟和 PWM 调光
0.2V 参考电压
关断模式电流 6μA
无需最少数量的 LED
使用低 ESR 输出陶瓷电容时稳定
逐周期过流保护（OCP）
热关断保护
开路保护
输出短路保护（SCP）
采用 SOIC - 8 EP 封装

应用领域

通用 LED 照明
LCD 背光面板
笔记本电脑
汽车内部照明
便携式多媒体播放器
便携式 GPS 设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4.5V~55V
	开关频率	210kHz
	通道数	1
	输出电流	3A

	属性	参数值
	调光	模拟；PWM
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压；升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
