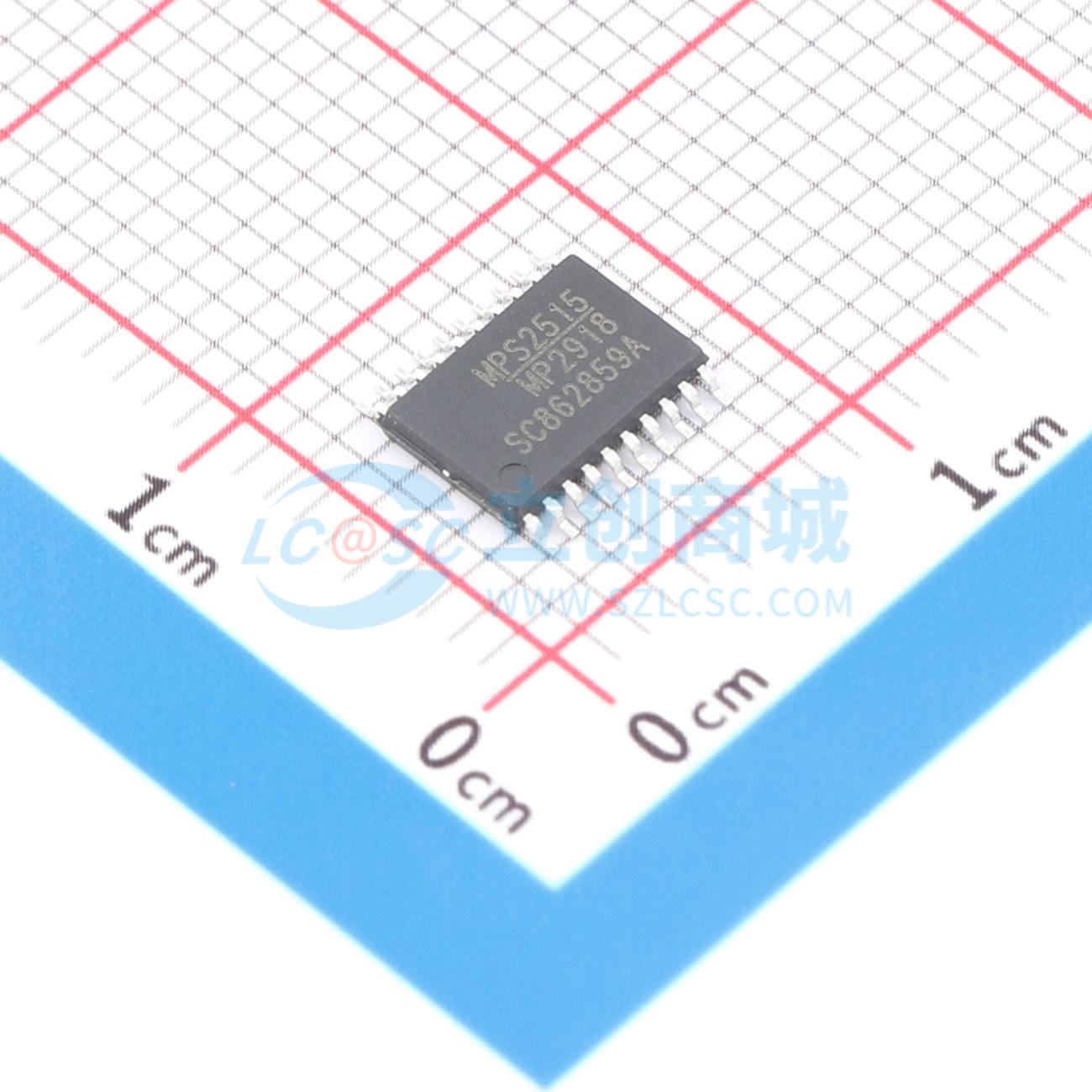

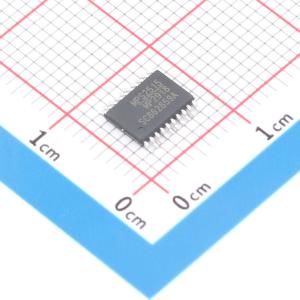

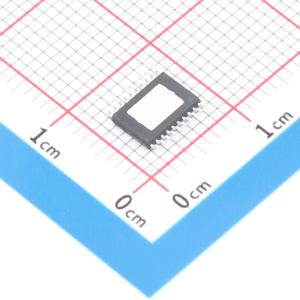

MP2918GF-Z
降压型 4V~40V
SMT扩展库PCB免费打样
- 描述
- MP2918是一款高压、同步、降压型开关控制器，可直接将高达40V的电压进行降压处理。MP2918采用PWM电流控制架构，具备精确的逐周期电流限制功能，能够驱动双N沟道MOSFET开关。先进异步模式（AAM）支持非同步操作，以优化轻载效率。MP2918的工作频率可通过外部电阻进行编程，也可与外部时钟同步，适用于对噪声敏感的应用。其全面的保护功能包括精确的输出过压保护（OVP）、输出过流保护（OCP）和热关断保护。MP2918提供TSSOP20-EP和QFN-20（3mmx4mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2918GF-Z
- 商品编号
- C3202153
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.184583克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
MP2918是一款高压、同步、降压型开关控制器，可直接将高达40V的电压进行降压处理。MP2918采用PWM电流控制架构，具备精确的逐周期电流限制功能，能够驱动双N沟道MOSFET开关。 先进异步模式（AAM）支持非同步操作，以优化轻载效率。 MP2918的工作频率可通过外部电阻进行编程，也可与外部时钟同步，适用于对噪声敏感的应用。其全面的保护功能包括精确的输出过压保护（OVP）、输出过流保护（OCP）和热关断保护。 MP2918提供TSSOP20-EP和QFN-20（3mmx4mm）封装。
商品特性
- 4V至40V宽工作输入范围
- 双N沟道MOSFET驱动器
- 0.8V电压基准，全温度范围内精度为±1.5%
- 低压差工作：最大占空比达99.5%
- 可编程频率范围：100kHz - 1000kHz
- 外部同步时钟范围：100kHz - 1000kHz
- 180°异相SYNCO引脚
- 可编程软启动（SS）
- 电源正常（PG）输出电压监测
- 可选逐周期电流限制
- 输出过压保护（OVP）
- 打嗝式过流保护（OCP）
- 内置LDO，可选择外部电源
- 可编程强制CCM和AAM
- 提供TSSOP20-EP和QFN-20（3mmx4mm）封装
应用领域
- 汽车领域
- 工业控制系统
