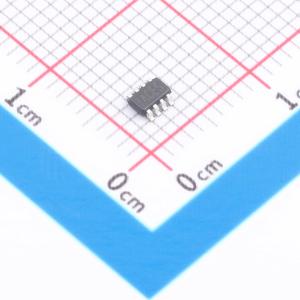

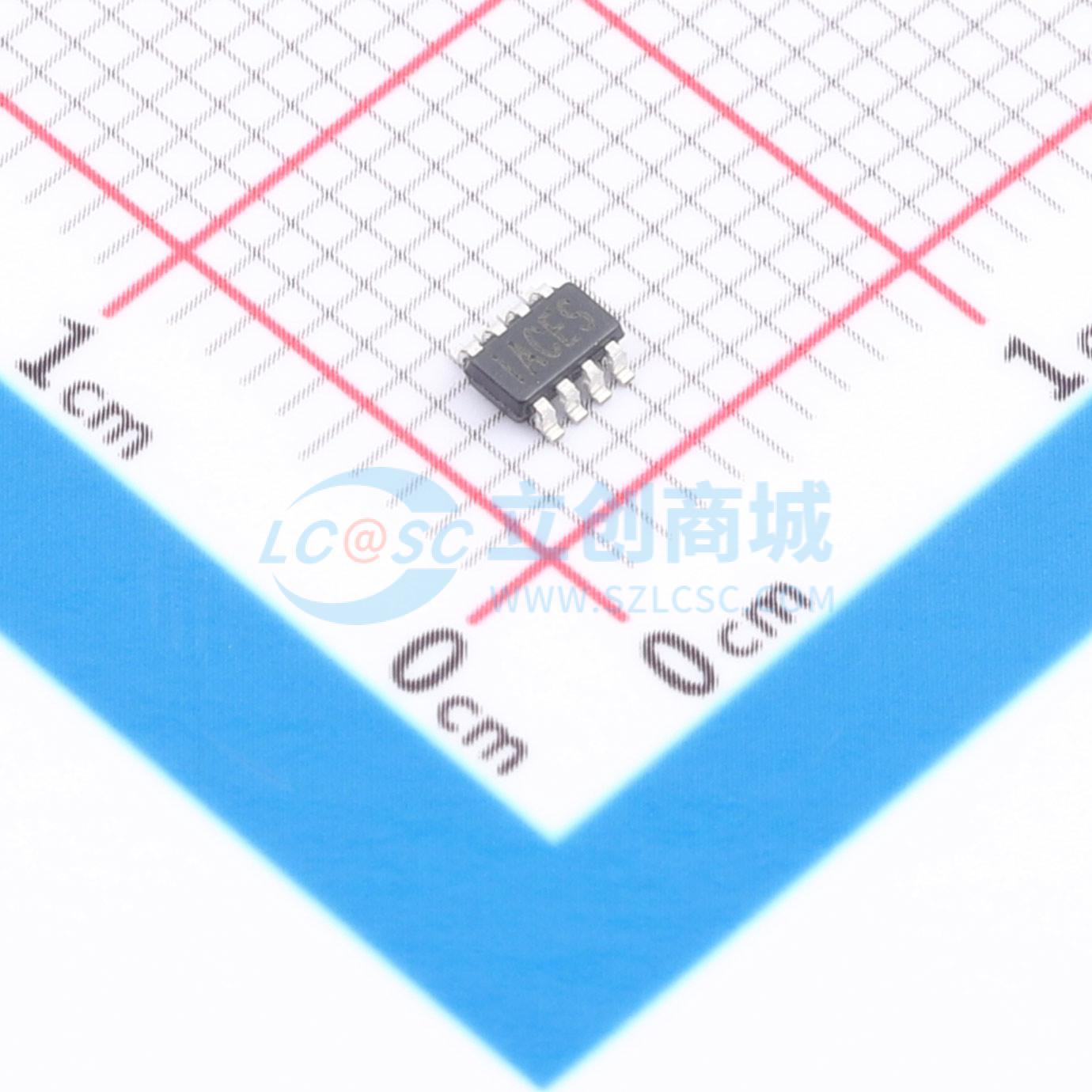

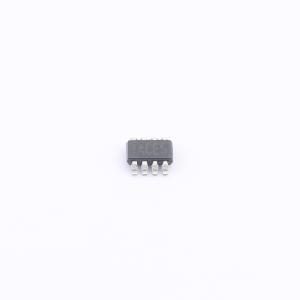

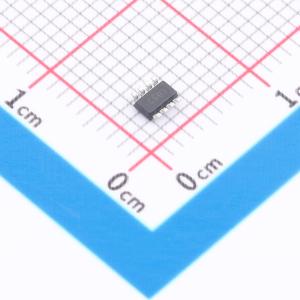

温馨提醒：图片仅供参考，商品以实物为准

MPQ2143DJ-AEC1-LF-Z

3A、5.5V、1.2MHz、40μA静态电流，恒定导通时间（COT）同步降压开关稳压器

SMT扩展库PCB免费打样

描述: MPQ2143 是一款集成式降压开关模式转换器，内置功率 MOSFET。它能在 2.5V 至 5.5V 输入电压下实现高达 3A 的连续输出电流，具备出色的负载和线性调整率。输出电压可低至 0.6V 进行调节
品牌名称: MPS(芯源)
商品型号: MPQ2143DJ-AEC1-LF-Z
商品编号: C3202084
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.076433克(g)

商品参数

商品概述

MPQ2143 是一款集成了内部功率 MOSFET 的单片式降压开关模式转换器。它能在 2.5V 至 5.5V 的输入电压下实现高达 3A 的连续输出电流，具备出色的负载和线性调节能力。输出电压可低至 0.6V。恒定导通时间控制提供快速瞬态响应，并简化了环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MPQ2143 采用小型 TSOT23 - 8 封装，仅需少量易于获取的标准外部元件。 MPQ2143 非常适合广泛的应用场景，包括高性能 DSP、FPGA、智能手机、便携式仪器和 DVD 驱动器等。

商品特性

保证工业/汽车级温度范围
2.5V 至 5.5V 宽工作输入范围
输出电压低至 0.6V
低压差时 100% 占空比
高达 3A 输出电流
低静态电流（IQ）：40μA
80mΩ 和 40mΩ 内部功率 MOSFET 开关
默认 1.2MHz 开关频率
使能（EN）和电源正常（Power - Good）信号用于电源排序
逐周期过流保护
断电时自动放电
具备打嗝模式的短路保护
使用低 ESR 输出陶瓷电容时稳定
采用 TSOT23 - 8 封装
符合 AEC - Q100 1 级标准

应用领域

低电压 I/O 系统电源
手持/电池供电系统
无线/网卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5V
	输出电流	3A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
