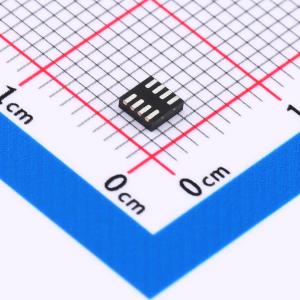

温馨提醒：图片仅供参考，商品以实物为准
MP4423GQ-Z
降压型 3A 4V~30V
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4423GQ-Z
- 商品编号
- C3199343
- 商品封装
- QFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~30V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 320kHz~500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4423是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现3A连续输出电流，并具有出色的负载和线性调节能力。MP4423采用同步模式工作，可在输出电流负载范围内实现更高的效率。 电流模式操作可提供快速瞬态响应，并简化环路稳定。 全面的保护功能包括过流保护和热关断。 MP4423仅需少量易于获取的标准外部组件，采用节省空间的QFN - 8（3mmx3mm）封装。
商品特性
- 4V至30V宽连续工作输入范围
- 36V输入瞬态耐受能力，适用于汽车负载突降
- 85mΩ/55mΩ低RDS(ON)内部功率MOSFET
- 高效同步模式操作
- 默认410kHz开关频率
- 可同步至200kHz至2.2MHz外部时钟
- 高占空比，适用于汽车冷启动
- 节能模式
- 内部软启动
- 电源正常指示
- 过流保护和打嗝模式
- 热关断
- 输出电压可从0.8V调节
- 采用QFN - 8（3mmx3mm）封装
应用领域
- 汽车
- 工业控制系统
- 分布式电源系统
