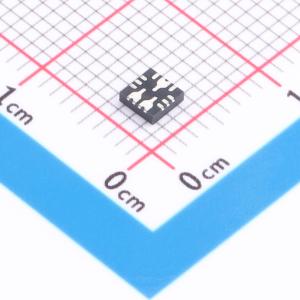

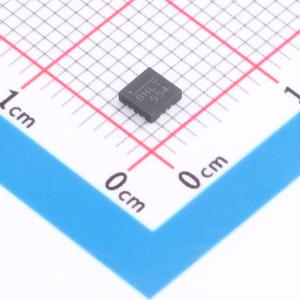

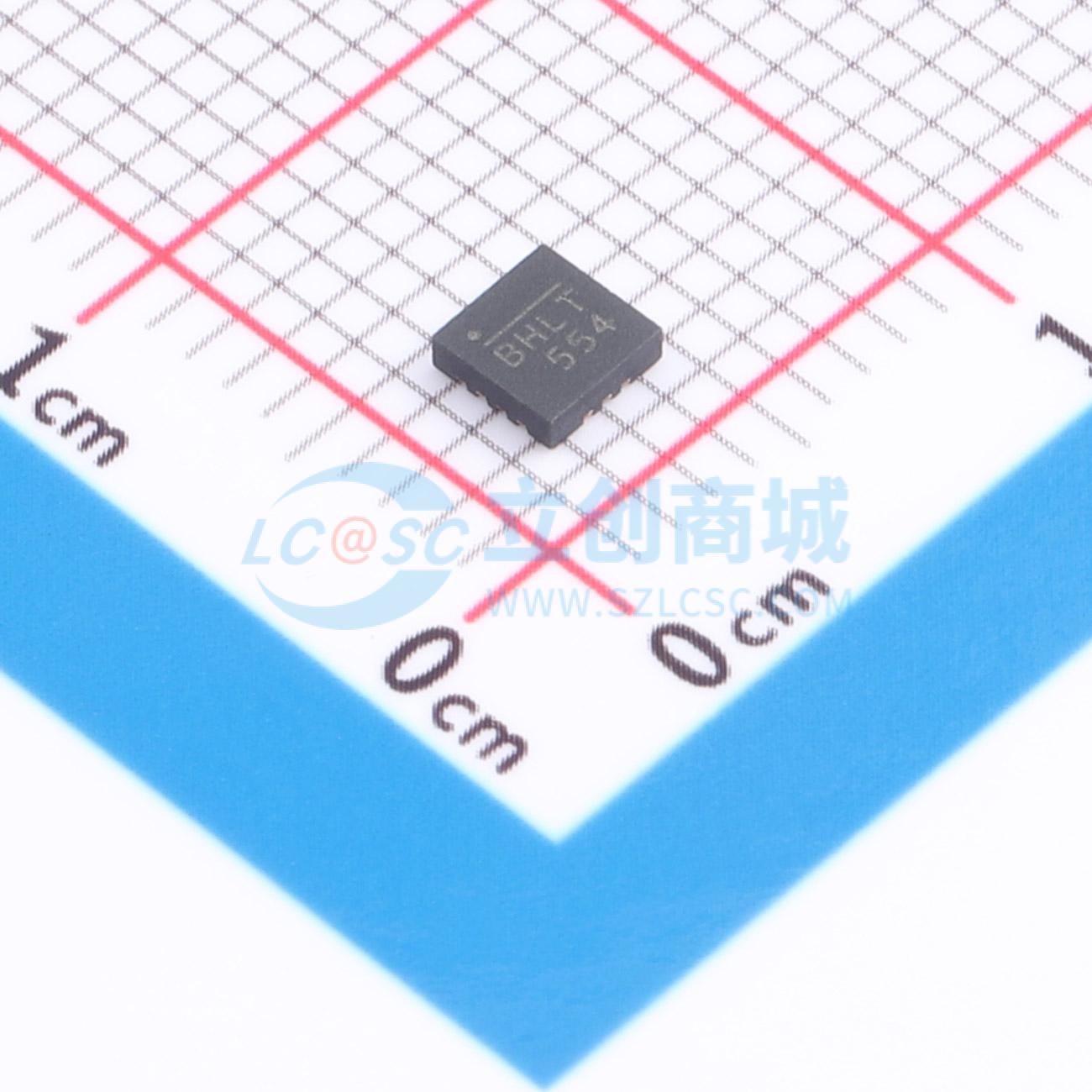

温馨提醒：图片仅供参考，商品以实物为准
MPQ2167AGQE-AEC1-Z
6V、6A、频率可配置同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V以内，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2167AGQE-AEC1-Z
- 商品编号
- C3198072
- 商品封装
- QFN-14(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 606mV~6V | |
| 输出电流 | 6A | |
| 开关频率 | 300kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 42uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ2167A 是一款频率可配置（300kHz 至 2.2MHz）的同步降压转换器。它采用峰值电流控制，可实现高达 6A 的连续输出电流，具备出色的瞬态响应和效率表现。MPQ2167A 的输入电压范围为 2.7V 至 6.0V，可生成低至 0.606V 的输出电压。它非常适合广泛的应用，包括汽车信息娱乐系统、仪表盘和远程信息处理系统，以及便携式仪器。 MPQ2167A 集成了一个 35mΩ 的高端开关和一个 25mΩ 的同步整流器，无需外部肖特基二极管即可实现高效率。 MPQ2167A 在轻载时可配置为高级异步模式（AAM）或强制连续导通模式（FCCM）。AAM 通过降低轻载时的开关损耗来提供高效率，而 FCCM 具有可控频率和较低的输出纹波。 MPQ2167A 具备标准特性，包括软启动、外部 SYNC 时钟、使能控制和电源良好指示。此外，MPQ2167A 提供带谷底电流检测的过流保护（OCP）以避免电流失控、短路保护（SCP）、可靠的过压保护（OVP）和自动恢复热保护。 由于采用内部补偿，MPQ2167A 仅需最少数量的常用标准外部元件，并且采用 QFN - 14（3mmx3mm）封装。
商品特性
- 2.7V 至 6.0V 工作输入电压范围
- 输出电压从 0.606V 可调
- 高达 6A 连续输出电流
- 高效同步模式控制
- 35mΩ 和 25mΩ 内部功率 MOSFET
- 频率可配置，最高达 2.2MHz
- 外部 SYNC 时钟最高达 2.2MHz
- 42μA 静态电流
- 低关断模式电流
- 100% 占空比工作
- 内部补偿模式
- 可选 AAM 或 FCCM 工作模式
- 外部软启动
- 远程 EN 控制
- 电源良好指示
- 逐周期过流保护（OCP）
- 短路保护（SCP）
- VIN 欠压锁定（UVLO）
- VOUT 过压保护（OVP）
- 热关断
- 采用 QFN - 14（3mmx3mm）封装
- 采用可焊侧翼封装
- 符合 AEC - Q100 1 级标准
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 汽车远程信息处理系统
- 便携式仪器
- 工业电源
- 电池供电设备
