温馨提醒：图片仅供参考，商品以实物为准

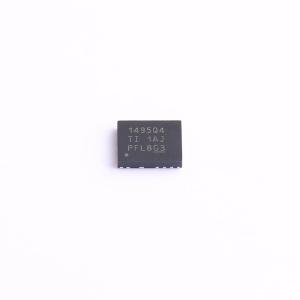

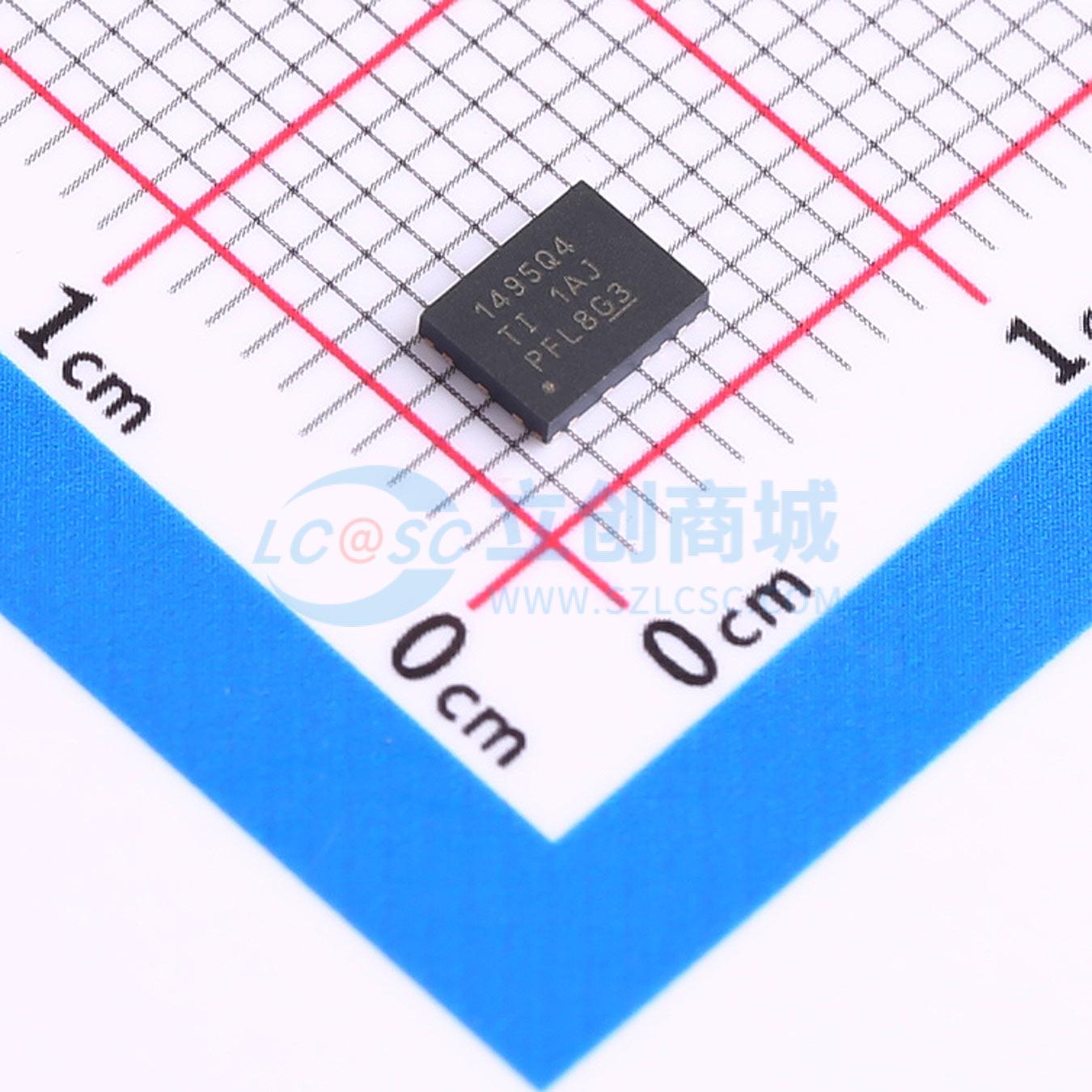

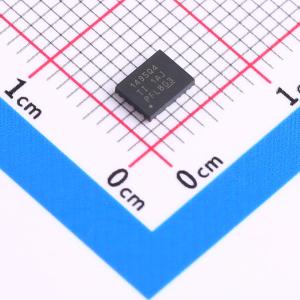

LM61495Q4RPHRQ1

针对功率密度和低EMI进行优化的汽车类降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM61495-Q1 针对功率密度进行了优化且具有低 EMI 的 10A 汽车类降压转换器
品牌名称: TI(德州仪器)
商品型号: LM61495Q4RPHRQ1
商品编号: C3198088

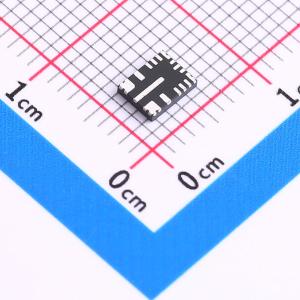

商品封装: VQFN-16-HR(4.5x3.5)
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

LM6x4xx-Q1 降压稳压器系列是面向汽车的稳压器，可提供固定或可调节输出电压（可设置范围为 1V 至预期输入电压的 95% ）。这些稳压器可在宽输入电压范围（3V 至 36V）内工作，可承受高达 42V 的瞬态容差。该系列专为低 EMI 设计。该器件具有可选择引脚的展频和可调节的 SW 节点上升时间。双随机展频 (DRSS) 跳频设置为 ±4% （典型值），可通过三角调制与假随机调制的组合大幅降低峰值发射，并采用先进的技术来减少展频调制导致的输出电压纹波。开漏 RESET 输出具有滤波和延迟释放功能，可提供正确的系统状态指示。在自动模式中，器件自动在固定频率脉宽调制 (FPWM) 和脉冲频率调制 (PFM) 运行模式之间转换，从而实现仅 5μA （典型值）的空载电流消耗。电气特性额定结温范围为 – 40°C 至 +150°C 。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C ，TA
提供功能安全
可帮助进行功能安全系统设计的文档
输入电压范围：3V 至 36V
具有滤波器和延迟释放的 RESET 输出
可实现低 EMI：
- 符合 CISPR 25 5 级要求的 EVM
- 引脚可配置展频
- 可调节 SW 节点上升时间
- 高于和低于 AM 频带运行：引脚可配置为固定 400kHz 和 2.2MHz，或可在 200kHz 至 2.2MHz 之间调节
- 低 EMI 对称引脚排列
对于恒定频率或脉冲频率调制 (PFM)，轻负载模式下可对引脚进行配置
高效解决方案：
- 8A 负载可实现 95% 的效率
- 在自动模式下空载时具有 5μA 的输入电流
- <1μA 关断电流（典型值）
高功率密度：
- 内置补偿、软启动、电流限制、热关断和 UVLO
- 4.5mm×3.5mm 可湿性侧面 QFN 封装
- ΘJA = 21.6°C/W ，在 LM61495RPHEVM 上测量

应用领域

汽车信息娱乐系统
仪表组
ADAS

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	4V
	输出电流	10A
	开关频率	400kHz；2.2MHz；2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5uA
	开关管(内置/外置)	内置
	输出类型	固定
