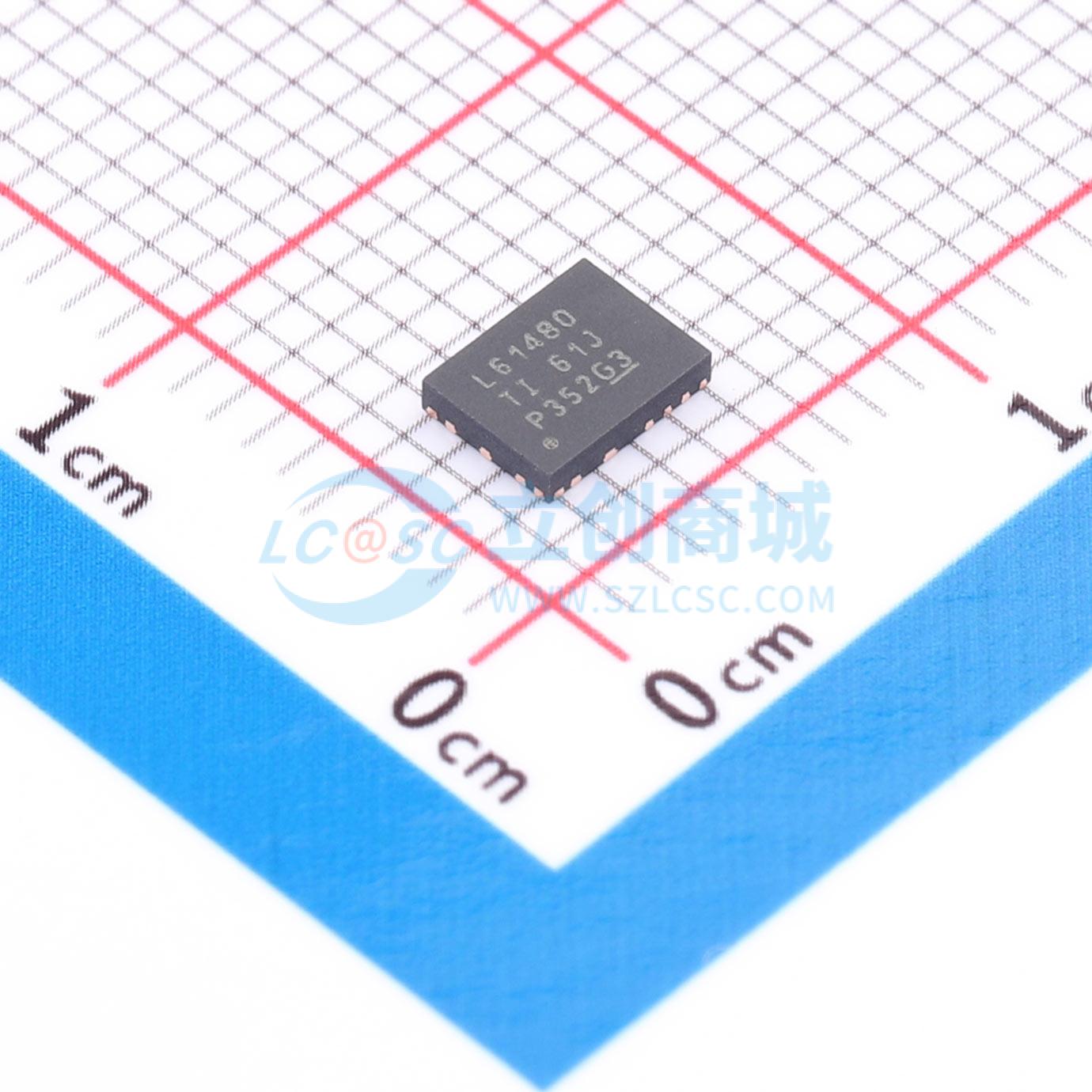

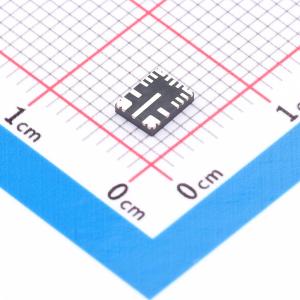

温馨提醒：图片仅供参考，商品以实物为准

LM61480RPHR

降压型 8A 3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM61480 针对功率密度进行了优化且具有低 EMI 的 8A 降压转换器
品牌名称: TI(德州仪器)
商品型号: LM61480RPHR
商品编号: C3198089
商品封装: VQFN-16-HR(4.5x3.5)
包装方式: 编带
商品毛重: 0.207169克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；EMI优化(抖频模式)；工作状态指示

商品概述

LM62460（6A）、LM61480（8A）和 LM61495（10A）是针对功率密度和低 EMI 优化的降压转换器。LM6x4xx 降压稳压器系列可提供固定或可调节输出电压，输出电压可设置范围为 1V 至预期输入电压的 95%。这些稳压器可在宽输入电压范围（3V 至 36V）内工作，可承受高达 42V 的瞬态电压。该系列专为低 EMI 而设计。该器件具有引脚可选的扩频和可调节的 SW 节点上升时间。双随机扩频(DRSS) 跳频设置为 ±5.5%（典型值），通过三角和假随机调制的组合大幅降低峰值发射。DRSS 还包括先进技术，可降低由扩频调制引起的输出电压纹波。开漏 RESET 输出具有滤波和延迟释放功能，可提供正确的系统状态指示。在自动模式中，器件自动在固定频率脉宽调制 (FPWM) 和脉冲频率调制 (PFM) 运行模式之间转换，实现仅 5µA（典型值）的空载电流消耗。电气特性额定结温范围为 –40°C 至 +150°C。

商品特性

提供功能安全，可帮助进行功能安全系统设计的文档
具有带滤波器和延迟释放的RESET输出
符合CISPR 11/32 B类要求
引脚可配置扩频
可调节SW节点上升时间
运行频率可高于或低于AM频带，引脚可配置为固定400kHz和2.2MHz，也可在200kHz至2.2MHz之间调节
低EMI对称引脚排列
轻负载模式下可对引脚配置恒定频率或脉冲频率调制(PFM)
8A负载可实现95%的效率
自动模式下空载时具有5µA的输入电流
关断电流典型值小于1µA
高功率密度，内置补偿、软启动、电流限制、热关断和UVLO
采用4.5mm × 3.5mm可湿性侧面QFN封装

应用领域

工业运输
工业PC
PLC、DCS 和 PAC
半导体测试设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~34.2V
	输出电流	8A
	开关频率	400kHz；2.2MHz；2.2MHz
	工作温度	-40℃~+150℃@(TJ)
