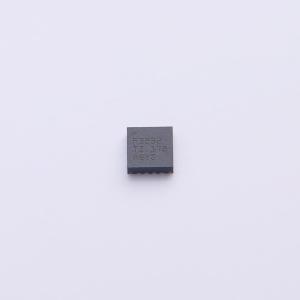

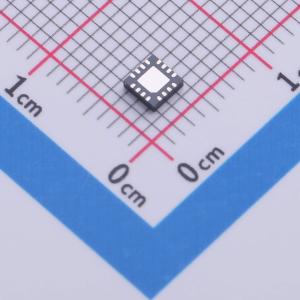

TRSF3232EIRGTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TRSF3232E 由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，具有引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD 保护。该器件可在异步通信控制器和串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。
品牌名称: TI(德州仪器)
商品型号: TRSF3232EIRGTR
商品编号: C3198087
商品封装: VQFN-16(3x3)
包装方式: 编带
商品毛重: 0.121826克(g)

商品参数

商品概述

TRSF3232E 由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，具有引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD 保护。该器件可在异步通信控制器和串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。TRSF3232E 以高达 1Mbit/s 的数据信号传输速率运行，驱动器输出压摆率为 14V/μs 至 150V/μs。

商品特性

由 3V 至 5.5V VCC 电源供电
速率高达 1Mbit/s
低电源电流：300μA（典型值）
外部电容器：4×0.1μF
接受 5V 逻辑输入及 3.3V 电源
闩锁性能超过 100mA，符合 JESD 78 II 类规范
为 RS - 232 引脚提供 ESD 保护
- ±15kV 人体放电模型 (HBM)
- ±15kV IEC 61000 - 4 - 2 空气间隙放电
- ±8kV IEC 61000 - 4 - 2 接触放电
采用近似于芯片级塑封的 QFN (3mmx3mm) 封装（比 SOIC - 16 小 85%）

应用领域

工业 PC
有线网络
数据中心和企业级计算
电池供电型系统
PDA
笔记本电脑
掌上电脑
手持设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交39单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	1Mbps

	属性	参数值
	工作电压	3V~3.6V；4.5V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.3mA
