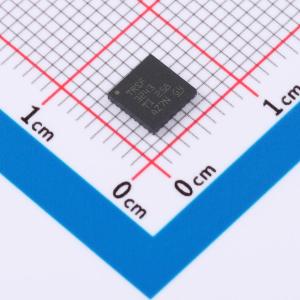

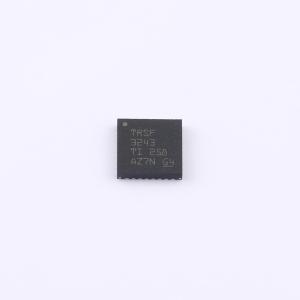

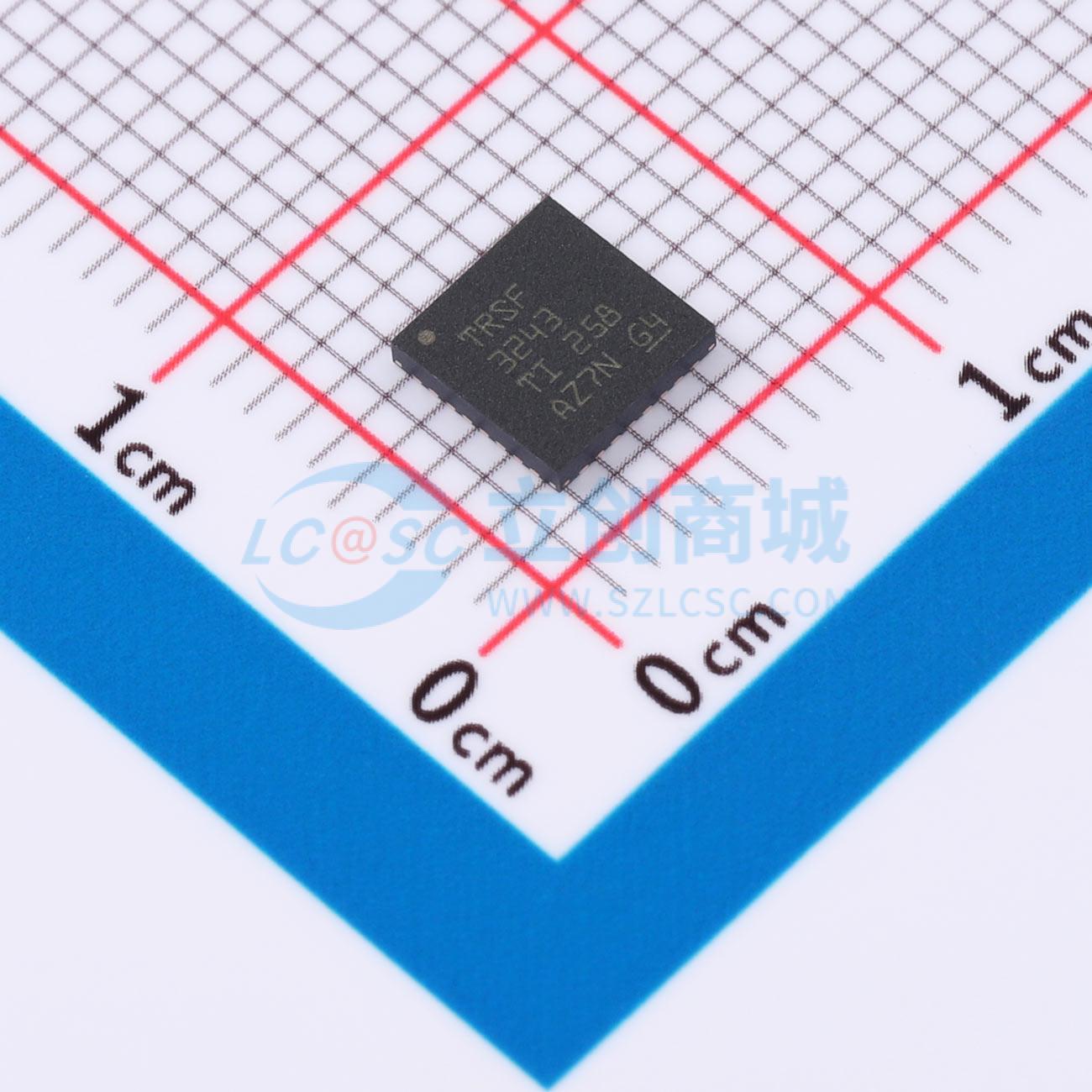

TRSF3243EIRHBR

具有+15kVIECESD保护功能的TRSF3243E3V至5.5V多通道RS-232兼容线路驱动器和接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TRSF3243E 是一款支持3V至5.5V单电源供电的多通道RS-232兼容线路驱动器和接收器，具有+15kV IEC ESD保护功能。
品牌名称: TI(德州仪器)
商品型号: TRSF3243EIRHBR
商品编号: C3198300
商品封装: VQFN-32(5x5)
包装方式: 编带
商品毛重: 1.89克(g)

商品参数

商品概述

TRSF3243E 由三个线路驱动器、五个线路接收器和一个双电荷泵电路组成，在串行端口连接引脚上具有±15kV ESD（HBM 和 IEC61000 - 4 - 2，空气间隙放电）和 ±8kV ESD（IEC61000 - 4 - 2，接触放电）保护。该器件可在异步通信控制器和串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由3V 至 5.5V 单电源供电。另外，该器件包括一个始终有效同相输出 (ROUT2B)，这使得使用振铃指示的应用能够在器件断电的情况下发送数据。该器件以高达1Mbit/s 的数据信号传输速率运行，具有从 18V/μs 至150V/μs 的更高压摆率范围。串行端口处于非活动状态时，可提供灵活的电源管理控制选项。当 FORCEON 为低电平且 FORCEOFF 为高电平时，自动断电功能启用。在这种运行模式下，如果器件未检测到有效的 RS - 232 信号，则禁用驱动器输出。如果 FORCEOFF 设定为低电平，则驱动器和接收器（ROUT2B 除外）均关闭，且电源电流降低至1μA。断开串行端口的连接或关闭外围驱动器会导致发生自动断电情况。

商品特性

为 RS - 232 总线引脚提供 ESD 保护
±15kV 人体放电模型 (HBM)
±8kV IEC61000 - 4 - 2 接触放电
±15kV IEC61000 - 4 - 2 气隙放电
由单个 3V 至 5.5V VCC 电源供电
始终有效同相接收器输出 (ROUT2B)
低待机电流：1μA（典型值）
外部电容器：4×0.1μF
接受 5V 逻辑输入及 3.3V 电源
串行鼠标驱动能力
支持高达 1Mbit/s 的运行速度
自动断电功能，在没有检测到有效 RS - 232 信号时禁用驱动器输出
采用节省空间的 RHB (5mm x 5mm QFN - 32) 封装

应用领域

工业 PC
有线网络
数据中心和网络设备
笔记本电脑
手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	3
	接收器数	5

	属性	参数值
	数据速率	1Mbps
	工作电压	3V~3.6V；4.5V~5.5V
	工作温度	-40℃~+85℃
