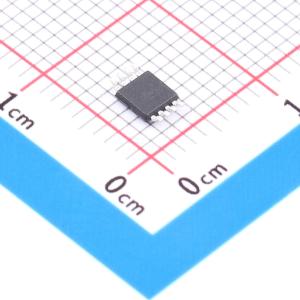

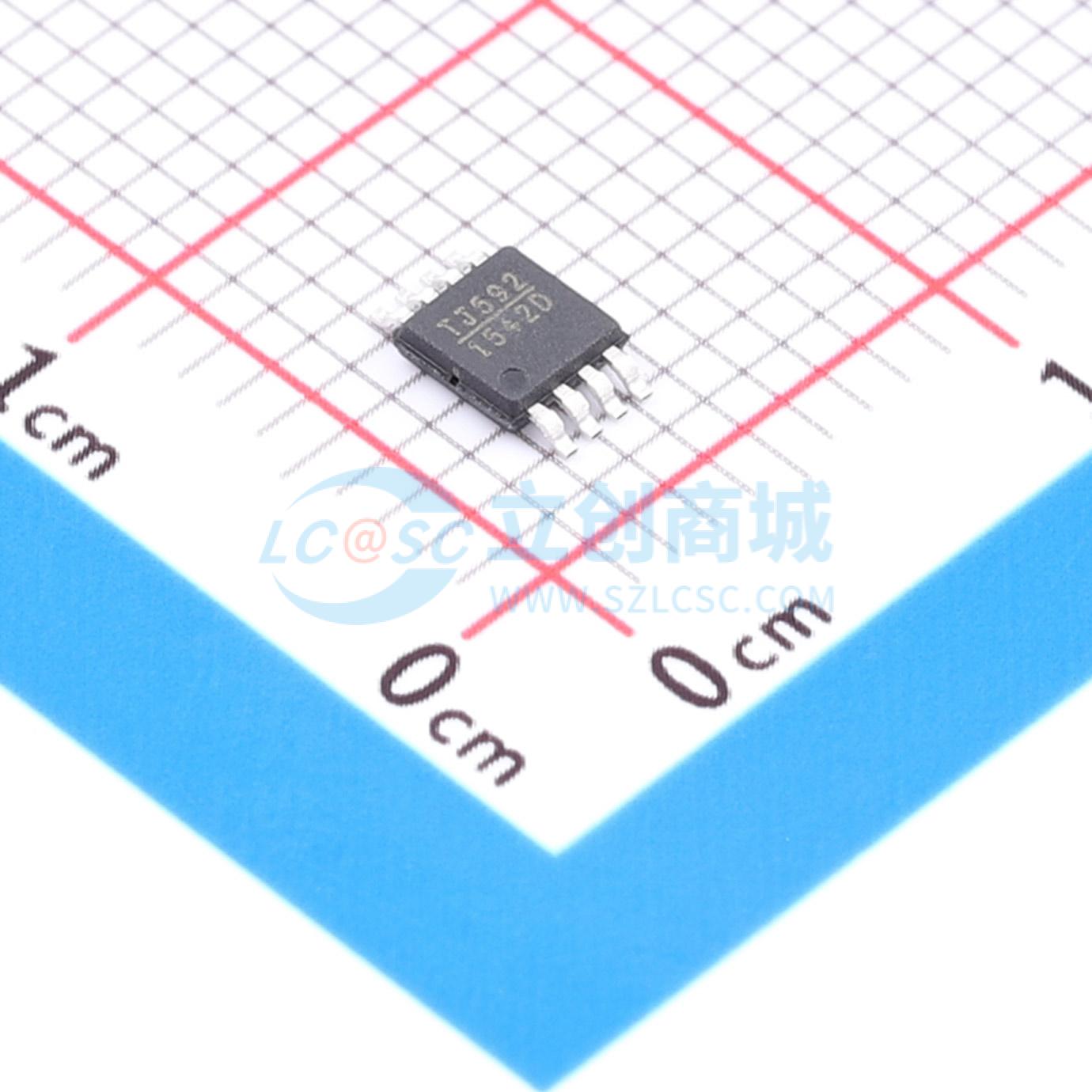

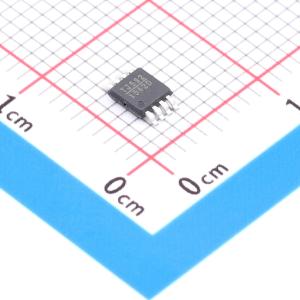

MPQ1542DK-LF-Z
升压型 2A 2.2V~22V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ1542DK-LF-Z
- 商品编号
- C3198944
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 14.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~22V | |
| 输出电压 | 3V~22V | |
| 输出电流 | 2A | |
| 开关频率 | 1.3MHz；700kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 外部补偿；可调软启动；过流保护 |
商品概述
MPQ1542是一款电流模式升压转换器，内置2A、0.18Ω的开关，可提供高效、响应快速的稳压功能。该转换器可在700kHz或1.3MHz频率下工作，便于滤波且噪声低。外部补偿引脚可灵活设置环路动态，允许使用小型、低ESR的陶瓷输出电容。软启动功能可减小浪涌电流，并可通过外部电容进行编程。MPQ1542可在低至2.5V的输入电压下工作，在5V电源下可输出12V、最大500mA的电流。它具备全面的保护功能，包括欠压锁定（UVLO）、限流和热过载保护，可防止输出过载时损坏。MPQ1542采用8引脚MSOP封装。
商品特性
- 2A、0.18Ω、25V功率MOSFET
- 使用小型电容和电感
- 引脚可选700kHz或1.3MHz固定开关频率
- 可编程软启动
- 可在低至2.5V的输入电压和高达22V的输出电压下工作
- 5V输入时可输出12V、500mA
- 欠压锁定（UVLO）、热关断
- 内部限流
- 采用8引脚MSOP封装
应用领域
- LCD显示屏
- 便携式应用
- 手持电脑和个人数字助理
- 数码相机和摄像机
