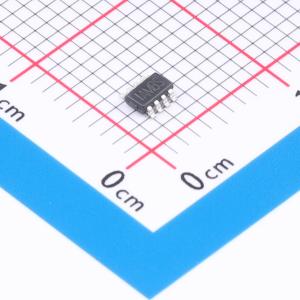

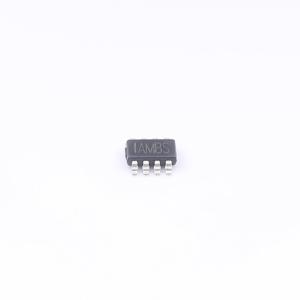

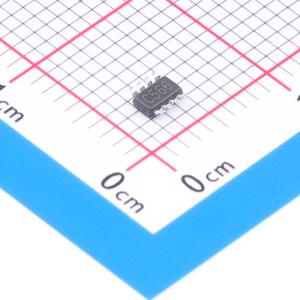

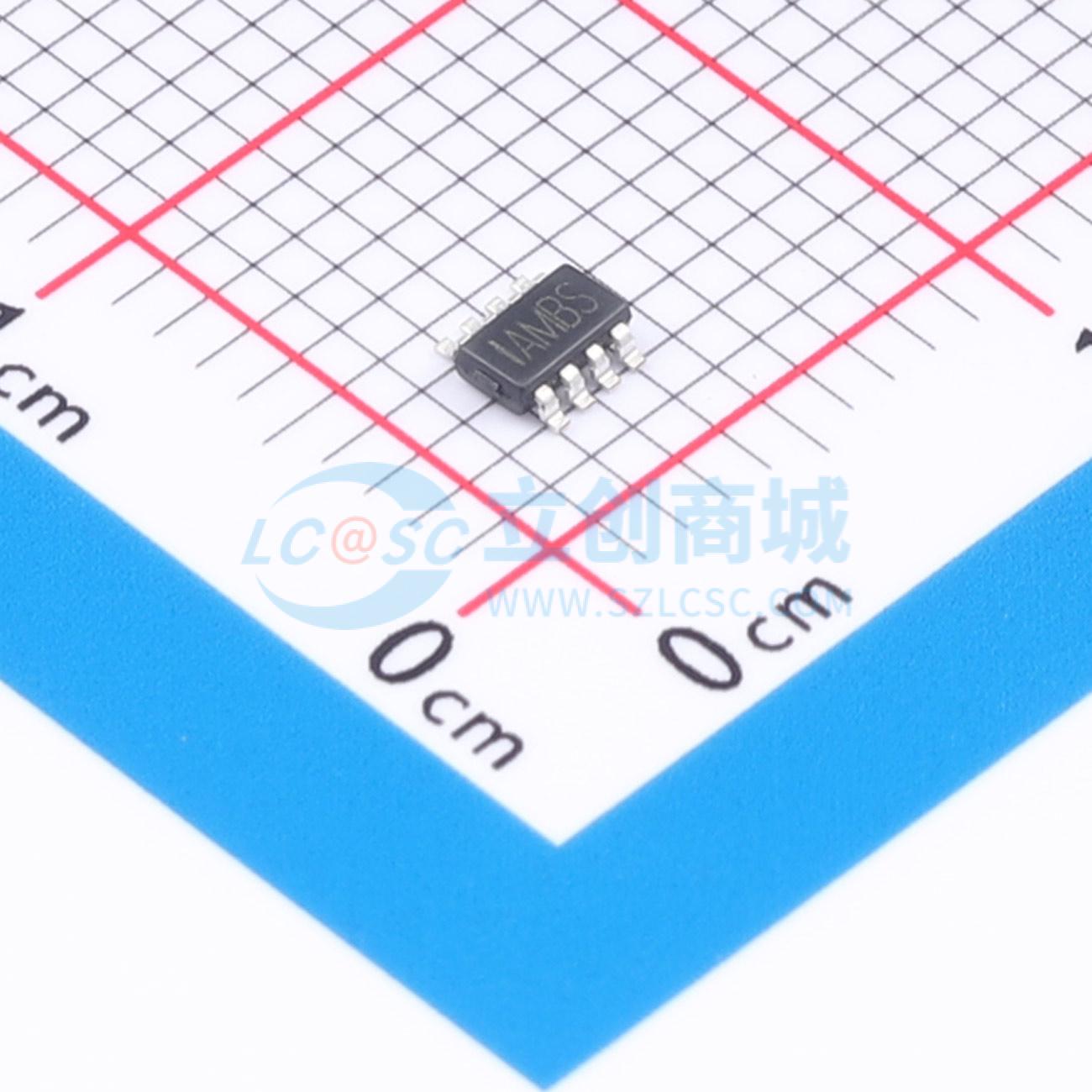

温馨提醒：图片仅供参考，商品以实物为准
MP2313GJ-Z
降压型 1A 4.5V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DCDC降压，电源输入7V~30V，1A以内(小电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2313GJ-Z
- 商品编号
- C3194291
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.076433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 800mV~24V | |
| 输出电流 | 1A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
MP2313是一款内置内部功率MOSFET的高频同步整流降压开关转换器，可在宽输入电源范围内实现1A连续输出电流，具备出色的负载调整率和线性调整率，提供非常紧凑的解决方案。电流模式工作可提供快速瞬态响应，简化环路稳定。完整保护功能包括过流保护和热关断。MP2313仅需最少数量的现成标准外部元件，采用节省空间的TSOT23-8封装。
商品特性
- 4.5V 至 24V 宽工作输入范围
- 1A 负载电流
- 内置 110mΩ/50mΩ 低导通电阻内部功率MOSFET
- 低静态电流
- 高效率同步模式工作
- 固定 2MHz 开关频率
- AAM 省电模式
- 内置软启动
- 过流保护与打嗝模式
- 热关断
- 输出电压可从 0.8V 调节
- 提供 TSOT23-8 封装
应用领域
- 笔记本系统与I/O供电
- 数字机顶盒
- 平板电视与显示器
