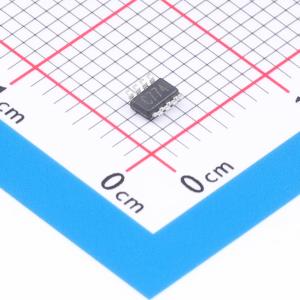

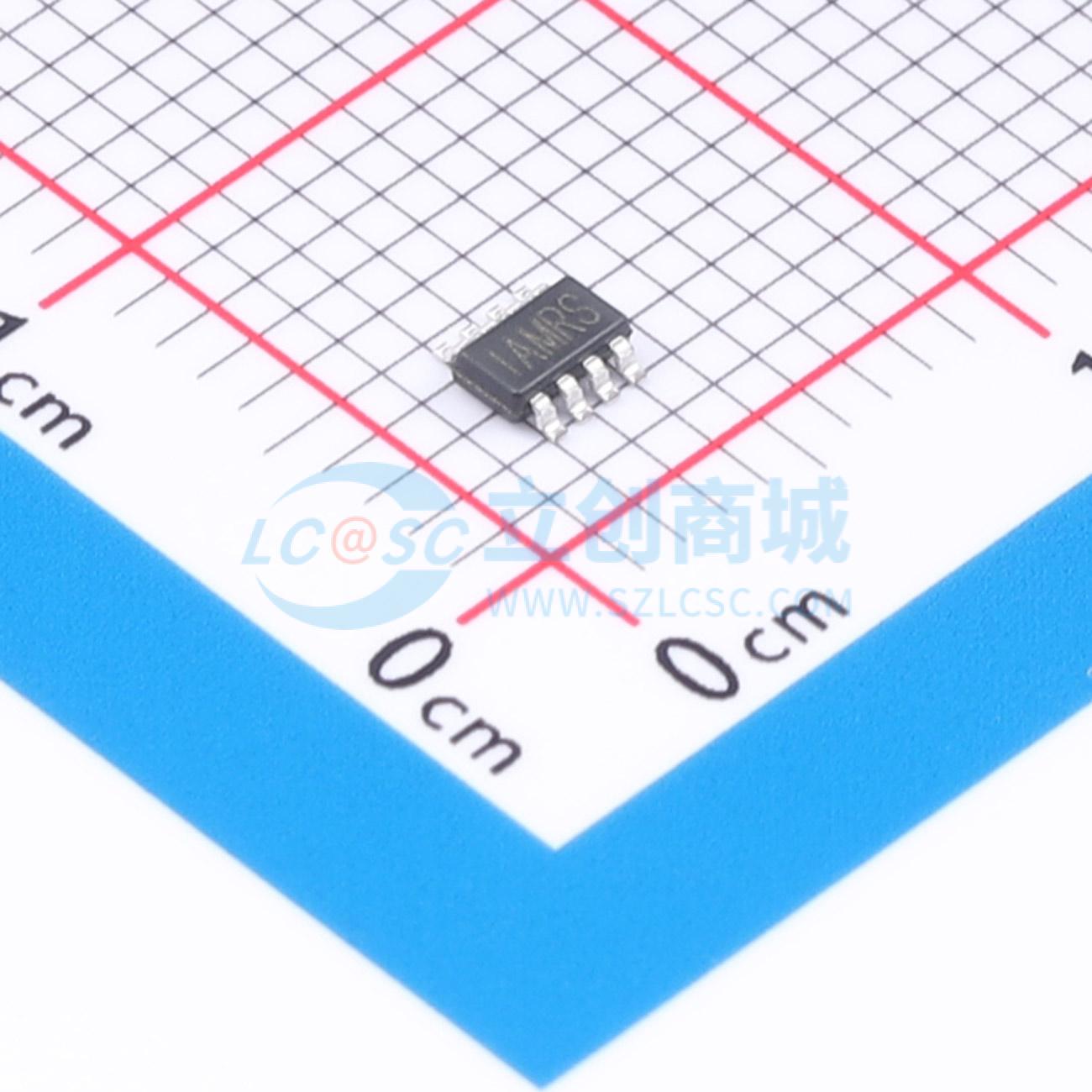

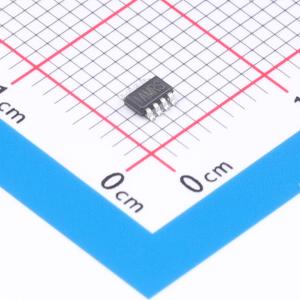

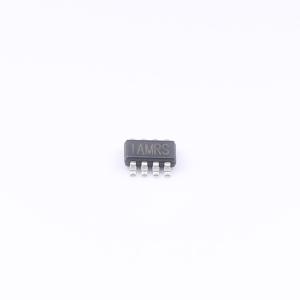

MP2159AGJ-Z
1A、6V、1.5MHz、低静态电流、恒定导通时间（COT）同步降压转换器
SMT扩展库PCB免费打样
- 描述
- MP2159A是一款集成了功率MOSFET的单片降压型开关模式转换器。它能在2.5 V至6 V的输入电压范围内实现1 A的连续输出电流，具有出色的负载和线性调整率。输出电压可低至0.6 V进行调节
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2159AGJ-Z
- 商品编号
- C3194282
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.076433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2159A 是一款集成了功率 MOSFET 的单片降压型开关模式转换器。它能在 2.5 V 至 6 V 的输入电压范围内实现 1 A 的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至 0.6 V 进行调节。 恒定导通时间（COT）控制方案提供了快速的瞬态响应，并简化了环路稳定性设计。故障保护功能包括逐周期电流限制和热关断。 MP2159A 采用小型 TSOT23 - 8 封装，所需的外部标准元件数量极少且易于获取。 MP2159A 非常适合广泛的应用，包括高性能 DSP、FPGA、PDA 和便携式仪器。
商品特性
- 极低静态电流（IQ）：17 μA
- 默认 1.5 MHz 开关频率
- 1.5% 的反馈电压（VFB）精度
- 使能（EN）和电源正常（Power Good）信号用于电源排序
- 2.5 V 至 6 V 的宽工作输入范围
- 输出电压可从 0.6 V 开始调节
- 高达 1 A 的输出电流
- 降压模式下 100% 占空比
- 120 mΩ 和 90 mΩ 的内部功率 MOSFET 开关
- 逐周期过流保护
- 具有打嗝模式的短路保护
- 使用低等效串联电阻（ESR）输出陶瓷电容时稳定
- 采用 TSOT23 - 8 封装
应用领域
- 无线/网卡
- 便携式仪器
- 电池供电设备
- 低电压 I/O 系统电源
