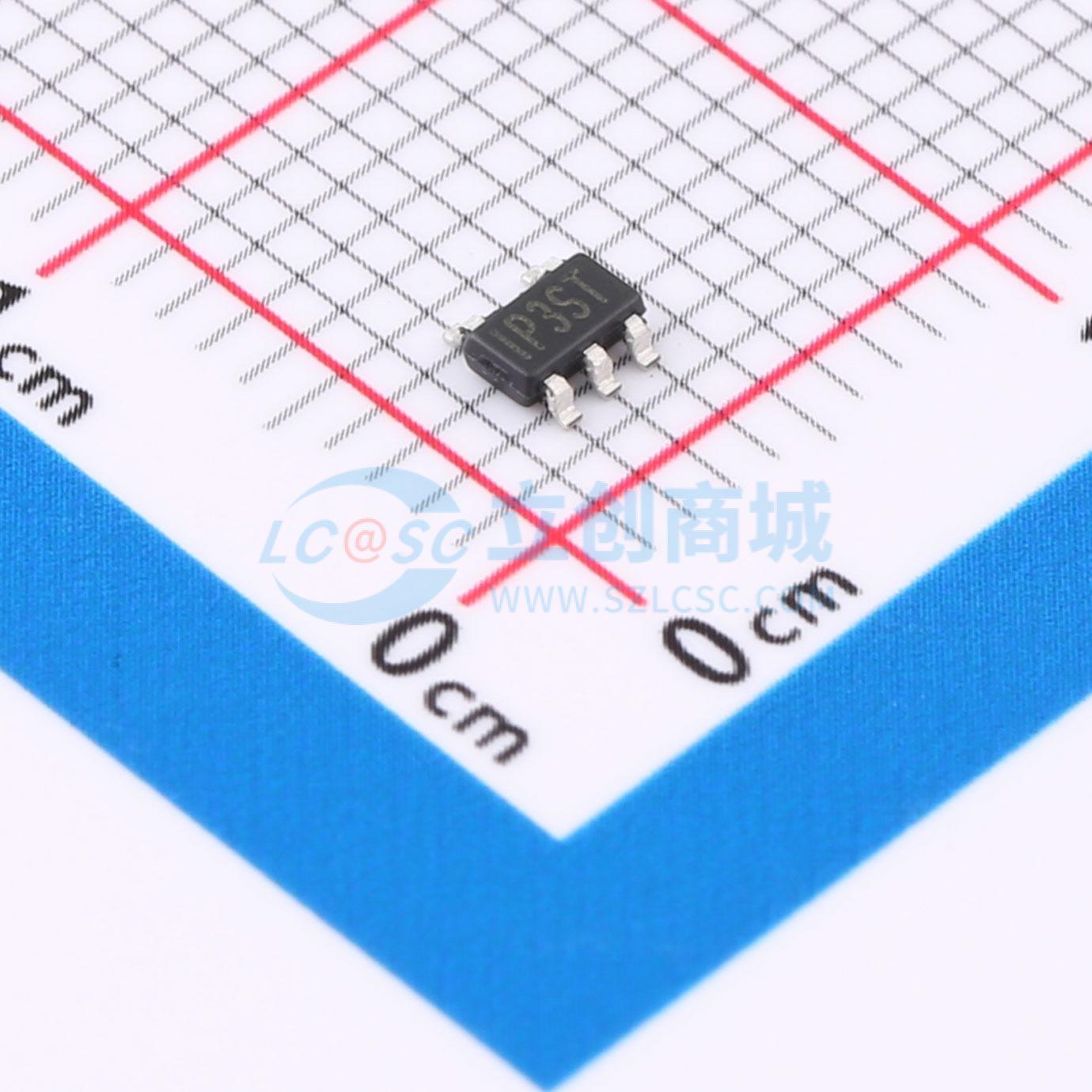

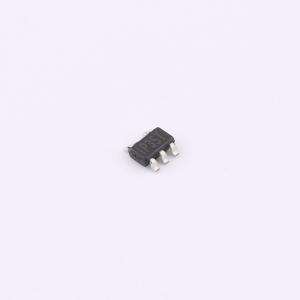

温馨提醒：图片仅供参考，商品以实物为准

MPQ3410DJ-AEC1-LF-Z

1.3A、550kHz同步整流升压转换器

SMT扩展库PCB免费打样

描述: DCDC升压，电源输入3V~7V，输出5V~12V方案，
品牌名称: MPS(芯源)
商品型号: MPQ3410DJ-AEC1-LF-Z
商品编号: C3194243
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.29克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

MPQ3410是一款高效、同步、固定频率、电流模式升压转换器，具备输出与输入断开、浪涌电流限制和内部软启动功能。它包含一个误差放大器、斜坡发生器、比较器、N沟道开关和P沟道同步整流开关（可大幅提高效率）。输出断开功能可使转换器在关断模式下将输出与输入完全隔离。 550kHz的开关频率允许使用更小的外部元件，从而为各种负载电流提供紧凑的解决方案。内部补偿和软启动功能可减少外部元件数量，并限制启动期间的浪涌电流。MPQ3410集成了功率MOSFET，可支持最高6V的输出和典型值为1.3A的开关电流。 MPQ3410采用薄型SOT23 - 5封装。

商品特性

保证工业/汽车温度范围
效率超过90%
关断模式下输出与输入断开
内部同步整流器
浪涌电流限制和内部软启动
内部补偿
典型开关电流限制为1.3A
550kHz固定开关频率
零电流关断模式
热关断
5引脚TSOT - 23封装
提供符合AEC - Q100一级标准的产品

应用领域

MP3播放器
手持电脑和个人数字助理（PDA）
数码相机和数码摄像机
外置调制解调器
小型液晶显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.8V~6V
	输出电压	2.5V~6V
	输出电流	1.3A
	开关频率	550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
