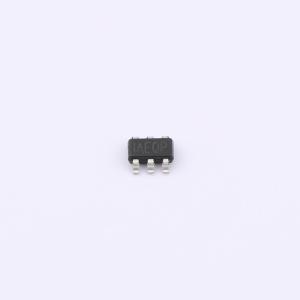

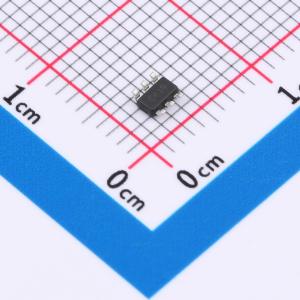

温馨提醒：图片仅供参考，商品以实物为准
MPQ2459GJ-AEC1-Z
0.5A、55V、480KHz降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MPQ2459是一款集成式降压开关模式转换器，内置功率MOSFET。在较宽的输入电源范围内，它可实现0.5A的峰值输出电流，且具备出色的负载和线性调节能力。电流模式操作可实现快速瞬态响应，并简化环路稳定过程
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2459GJ-AEC1-Z
- 商品编号
- C3194253
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~55V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 开关频率 | 480kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 730uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ2459是一款集成式降压开关模式转换器，内置功率MOSFET。在较宽的输入电源范围内，它能实现0.5A的峰值输出电流，并具备出色的负载和线性调节能力。电流模式操作可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MPQ2459仅需少量易于获取的标准外部元件。该器件采用TSOT23 - 6封装。
商品特性
- 保证工业/汽车温度范围限制
- 0.5A峰值输出电流
- 1Ω内部功率MOSFET
- 使用低ESR陶瓷输出电容可保持稳定
- 效率高达90%
- 0.1μA关断模式
- 固定480kHz频率
- 热关断
- 逐周期过流保护
- 4.5V至55V宽输入工作范围
- 输出电压可在0.81V至0.95xVIN之间调节
- 采用TSOT23 - 6封装
- 符合AEC - Q100 1级标准
应用领域
- 功率计
- 分布式电源系统
- 电池充电器
- 线性稳压器的预稳压器
- WLED驱动器
